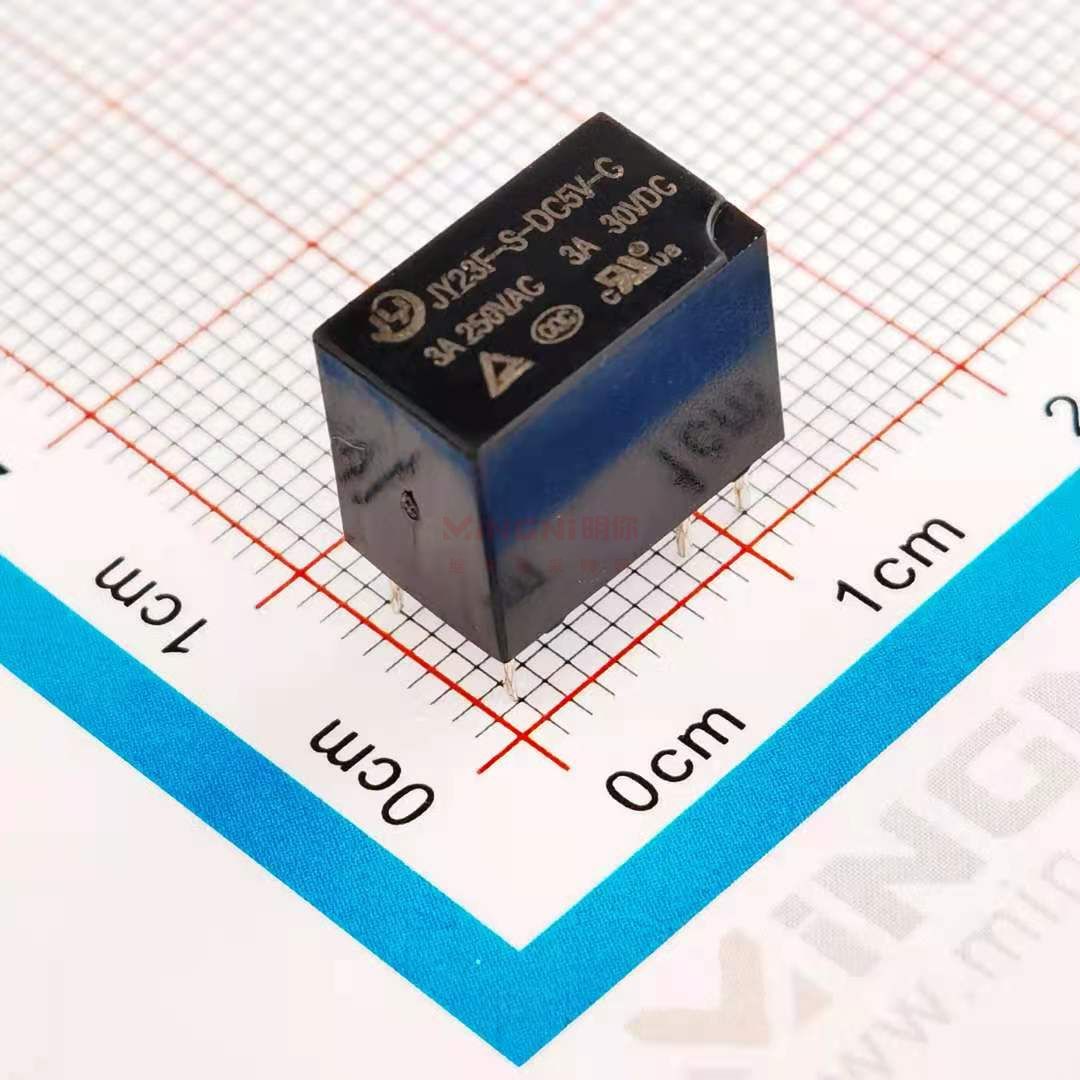

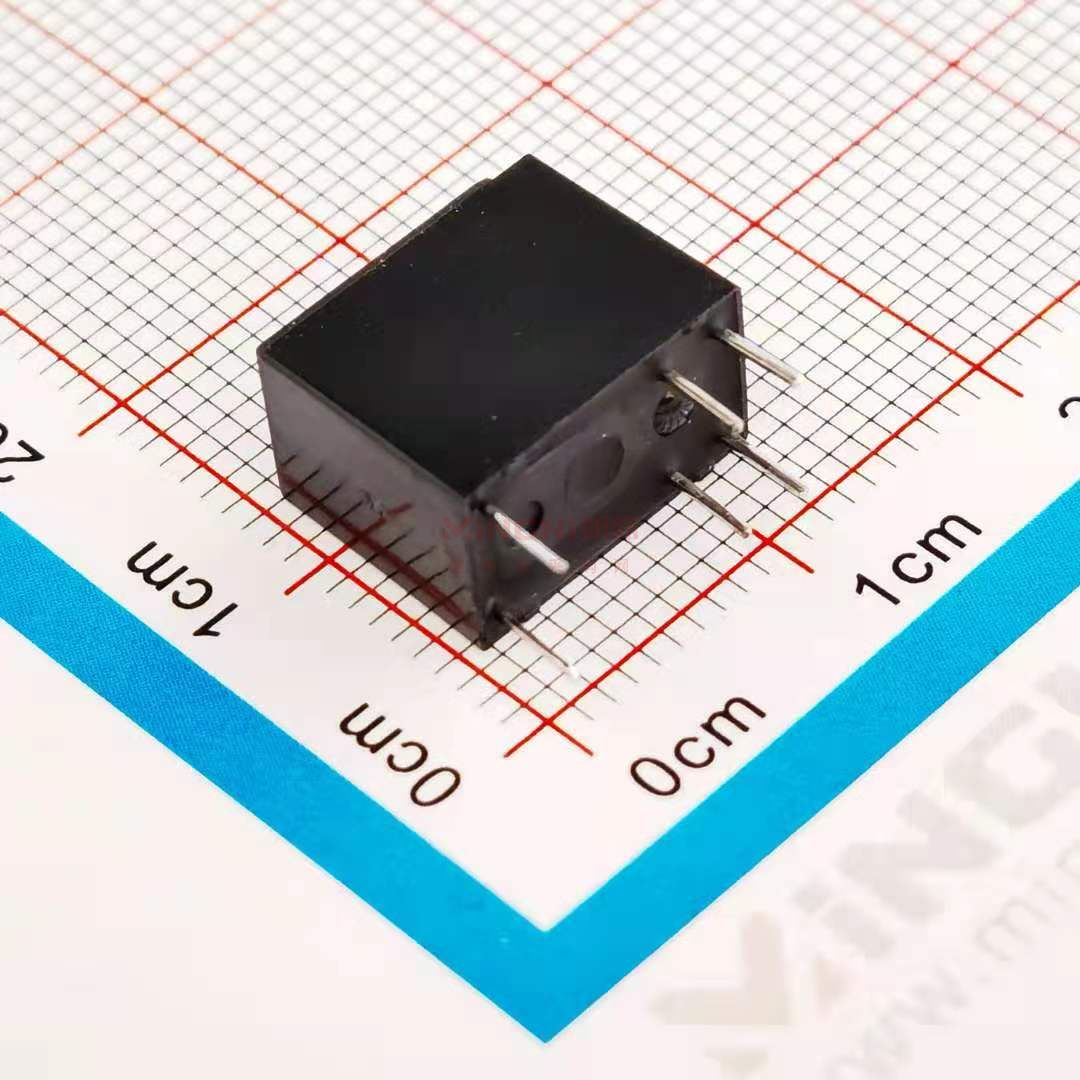

杰盈繼電器JY23F系列產品技術參數
特點	3A超小型繼電器、線圈與觸點介質耐壓1kv具有一組轉換觸點形式、外形尺寸：12.37.410.1mm
典型用途	家用電器：空調、熱水器等。辦公室設備：電腦、傳真機等。智能家居產品
Contact Form 觸點形式		C-1Form C
Rating Load (Resistive) 額定負載（阻性）		3A 250VAC/30VDC
Max. Switching Current 最大切換電流		3A
Max Switching Voltage 最大切換電壓		250VAC
Max Switching Power 最大切換功率		750VA/90W
CHARACTERISTICS性能參數
Contact Materials 觸點材料	AgAlloy銀合金
Contact Resistance 接觸電阻	50mQ Max
Operate Time 吸合時間	5ms.Max
Release Time 釋放時間	5ms.Max
Insulation Resistance 絕緣電阻	100MQ Min.(DC500V)
Initial Dielectric Strength 介質耐壓	between open contacts: 觸點與觸點間：			AC500V.50/60Hz 1Min
	between contacts and coil: 觸點與線圈間			AC1000V,50/60Hz 1Min
Vibration Resistance 抗振動	Damage limits: 耐久：		10～55Hz Double Amplitude雙振幅1.5mn
	Malfunction: 誤動作：		10～55Hz Double Amplitude雙振幅1.5mn
Shock Resistance抗沖擊	Damage limits: 耐久：		100G Min
	Malfunction: 誤動作：		10G Min
Life壽命	Mechanical Life (10800 per hour) 機械壽命（每小時10800次）				1×10
	Electrical Life (1800 per hour) 電氣壽命（每小時1800次）				1×10°
Ambient Temperature 環境溫度	-40℃~+70℃ （No condensation) (不冷凝)
Unit Weight 單位重量	約Approx.2.2g
線圈參數	（在23℃）
Coil Nominal Voltage 額定電壓 (VDC)	Nominal Current 額定電流 ±10（mA)	Coil Resistance 線圈電阻 ±10%（Q）	Max. Continuous Voltage 最大連續外加電壓	Pick-Up Voltage 吸合電壓 (Max)	Drop-Out Voltage 釋放電壓 (Min)	Rated “power 額定功率
3	50.00	60	Coil Nominal Voltage 150% 額定電壓的 150%	Coil Nominal Voltage 75% 額定電壓的 75%	Coil Nominal Voltage 10% 額定電壓的 10%	0.15 W
5	30.12	166
6	25.00	240
9	16.67	540
12	12.50	960
24	6.25	3,840
3	66.67	45	Coil Nominal Voltage 150% 額定電壓的 150%	Coil Nominal Voltage 75% 額定電壓的 75%	Coil Nominal Voltage 5% 額定電壓的 5%	0.20 W
5	40.00	125
6	33.33	180
9	22.22	405
12	16.67	720
24	8.33	2,880
