廣西睿奕科技開發有限公司位于廣西梧州市高新技術開發區，是一家集研究、開發、生產及銷售磁保持繼電器為一體的高科技企業。專注...

基本特性 Speciality：

線圈脈沖設置寬度 Coil pulse width

50msec. Min

動作時間 Operation time

20msec. Max

復歸時間 Comeback time

20msec. Max



介質耐壓 Dielectric strength

觸點與線圈間：

4000VAC

斷開觸點間：

1500VAC

絕緣電阻 Insulation resistance

Min.1000M? (500VDC)

環境溫度 Ambient temp

-40℃～+70℃

重 量 Weight

30g

引出端方式 Quick connect

PCB

封裝形式 Plastic sealed dusted proof

塑封、防塵

外形尺寸不含輸出端子（mm）

39 x 30.2 x 15

觸點特性 Contact specification



觸點形式 Contact form

1A 1B

觸點材料 Contact material

AgSnO2,

接觸電阻 Contact resistance

2.0mΩ Max.(12VDC 1A)

額定負載 Contact current（Cosφ=1）

50A 250VAC

最大斷開電壓 MAX disconnection voltage

440VAC / 110VDC

最大斷開功率 MAX disconnection power

12500VA

額定負載電氣壽命(阻性）Electrical life

5×103 cycles

機械壽命 Mechanical life

1×105 cycles


線圈參數 Coil specification：



額定電壓（VDC）

吸合、釋放電壓(VDC)

脈沖寬（ms）

線圈電阻（Ω）±10%

6V

≤4.2



≥50ms



雙線圈

9Ω X2

9V

≤6.3

20.5Ω X2

12V

≤8.4

36Ω X2

6V

≤4.2



≥50ms



單線圈

18Ω

9V

≤6.3

41Ω

12V

≤8.4

72Ω

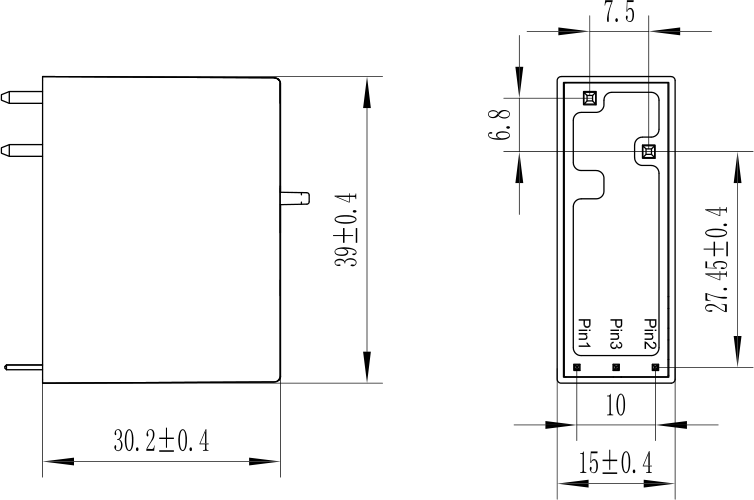

尺寸簡圖 及 安裝尺寸 Installation Size（mm）

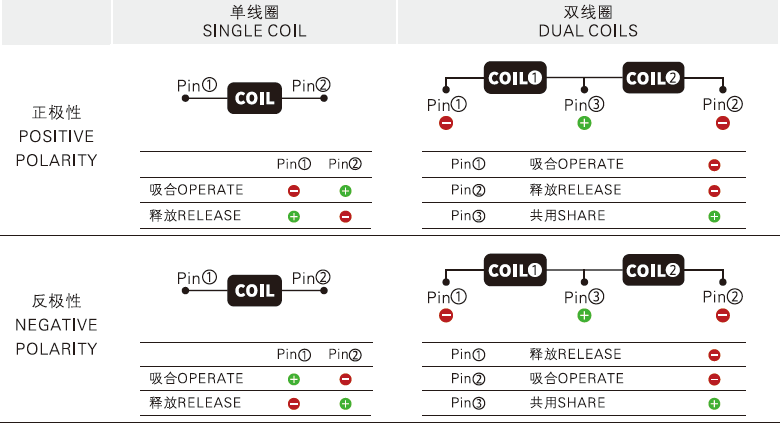

接線圖 Connection Diagram圖片2.png
