DS908H-90A雙路磁保持繼電器技術參數
一、特性：
１、雙路90Ａ觸點分斷能力
２、超小體積、快端子連接
３、可外接互感器、分流器
４、環保節能（符合RoHs）
二、電氣參數：
基本特性 Speciality
線圈脈沖設置寬度Coil pulse width | 50msec. Min | |
動作時間Operation time | 20msec. Max | |
復歸時間Comeback time | 20msec. Max | |
介質耐壓 Dielectric strength | 觸點與線圈間 Between coil& contact | 4000VAC (50/60Hz) for 1 min |
斷開觸點間 Between contacts | 1800VAC (50/60Hz) for 1 min | |
絕緣電阻Insulation resistance | Min. 1000Mohms (500VDC) | |
環境溫度 Ambient temp | -40℃～+70℃ | |
重量 Weight | 105g | |
引出端方式 | 快連接 | |
封裝形式 | 塑封、防塵 | |

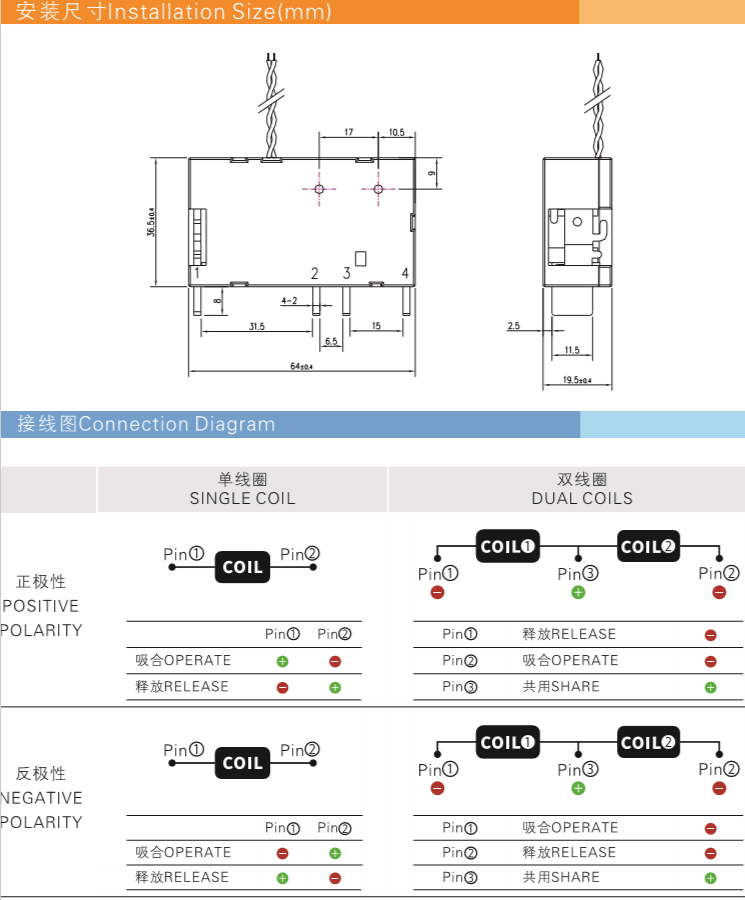

外形尺寸不含輸出端子 | 64*36.5*19.5 | |
觸點特性 Contact specification
觸點形式 | 2A & 2B |
觸點材料Contact material | 銀合金Silver alloy AgSnO2,AgCdO2 |
接觸電阻Contact resistance （初始值）測試條件：DC12V 1 A） | 0.8mΩ Max |
額定負載Contact current（Cosφ=1） | 90A 250 VAC |
最大斷開電壓MAX disconnection voltage | 440VAC/110VDC |
最大斷開功率MAX disconnection power | 22，500VA |
額定負載電氣壽命(阻性）Electrical life | １×104OPS |
機械壽命Mechanical life | 1×105OPS |
線圈參數：
額定電壓（VDC） | 吸合、釋放電壓（VDC） | 脈沖寬度 | 線圈電阻（Ω） ±10% | |
6 | ≤4.2 | ≥50ms | 單線圈 | 16 |
9 | ≤6.3 | 36 | ||
12 | ≤8.4 | 54 | ||
| 24 | ≤10.5 | 256 | ||
6 | ≤4.2 | ≥50ms | 雙線圈 | 8*2 |
9 | ≤6.3 | 18*2 | ||
12 | ≤8.4 | 27*2 | ||
| 24 | ≤10.5 | 128*2 | ||
