 DS908E-100A雙路磁保持繼電器技術參數

一、特性：

１、雙路100Ａ觸點分斷能力

２、超小體積、快端子連接

３、可外接互感器、分流器

４、環保節能（符合RoHs）

５、通過TUV認證

二、電氣參數：

基本特性 Speciality

線圈脈沖設置寬度Coil pulse width

50msec. Min

動作時間Operation time

20msec. Max

復歸時間Comeback time

20msec. Max

介質耐壓 Dielectric strength

觸點與線圈間

Between coil& contact

4000VAC

(50/60Hz) for 1 min

斷開觸點間

Between contacts

2000VAC

(50/60Hz) for 1 min

絕緣電阻Insulation resistance

Min. 1000Ω (500VDC)

環境溫度 Ambient temp

-40℃～+70℃

重量 Weight

153g

引出端方式

快連接

封裝形式

塑封、防塵

外形尺寸不含輸出端子（mm）

74*51.5*26.5



觸點特性 Contact specification

觸點形式

2A & 2B

觸點材料Contact material

銀合金

Silver alloy  AgSnO2,AgCdO2

接觸電阻Contact resistance

（初始值）測試條件：DC12V 1 A）

0.8mΩ Max（12VDC 1A )

額定負載Contact current（Cosφ=1）

100A 250VAC

最大斷開電壓MAX disconnection voltage

440VAC / 110VDC

最大斷開功率MAX disconnection power

25000VA

額定負載電氣壽命(阻性）Electrical life

1×104OPS

機械壽命Mechanical life

1×105OPS



線圈參數：

額定電壓（VDC）

吸合、釋放電壓（VDC）

脈沖寬度（ms）

線圈電阻（Ω）

±10%

6

≤4.2

≥50ms

單線圈

8

9

≤6.3

18

12

≤8.4

32

     24

≤10.5

     128

6

≤4.2

≥50ms

雙線圈

4*2

9

≤6.3

9*2

12

≤8.4

16*2

     24

≤10.5

    64*2

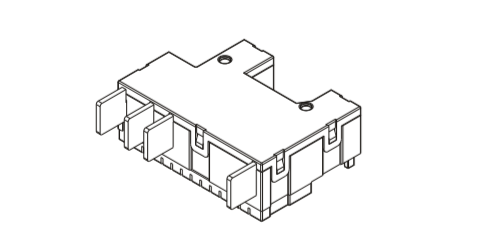

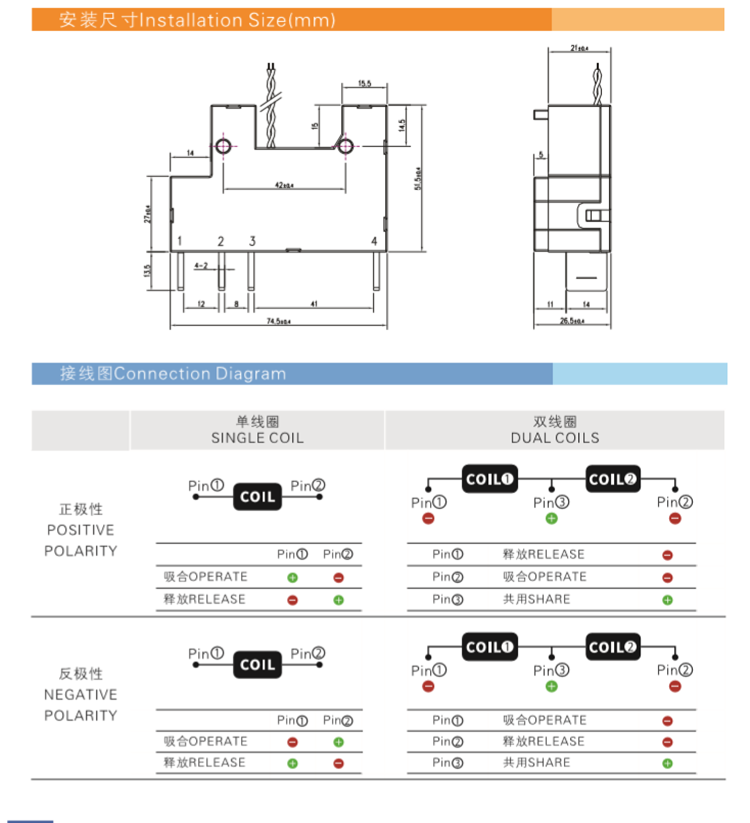

外型圖：








名稱 類型 操作
PDF.pdf pdf1 預覽 下載
