DS908A-70A雙路磁保持繼電器技術參數

一、特性：

· 100A觸點分斷能力
· 兩相繼電器
· L-L N-N接線
· 環保節能（符合RoHS）
· 符合IEC62055-31 UC3標準（TUV)



二、電氣參數：

基本特性 Speciality

線圈脈沖設置寬度Coil pulse width

50msec. Min

動作時間Operation time

20msec. Max

復歸時間Comeback time

20msec. Max

介質耐壓 Dielectric strength

觸點與線圈間

Between coil& contact

4000VAC

(50/60Hz) for 1 min

斷開觸點間

Between contacts

1800VAC

(50/60Hz) for 1 min

絕緣電阻Insulation resistance

Min. 1000Mohms (500VDC)

環境溫度 Ambient temp

-40℃～+70℃

重量 Weight

54g

引出端方式

快連接

封裝形式

塑封、防塵

外形尺寸不含輸出端子（mm）

54*33*19



觸點特性 Contact specification

觸點形式

2A & 2B

觸點材料Contact material

銀合金Silver alloy  AgSnO2,AgCdO2

接觸電阻Contact resistance

（初始值）測試條件：DC12V 1 A）

1.5mΩ Max

額定負載Contact current（Cosφ=1）

70A 250VAC

最大斷開電壓MAX disconnection voltage

440VAC/110VDC

最大斷開功率MAX disconnection power

175,00VA

額定負載電氣壽命(阻性）Electrical life

1×104OPS

機械壽命Mechanical life

1×105OPS

線圈參數：

額定電壓（VDC）

吸合、釋放電壓（VDC）

脈沖寬度（ms）

線圈電阻（Ω）

±10%

6

≤4.2

≥50ms

單線圈

16

9

≤6.3

36

12

≤8.4

54

            24

≤10.5

                 256

6

≤4.2

≥50ms

雙線圈

8*2

9

≤6.3

18*2

12

≤8.4

27*2

            24

≤10.5

           128*2

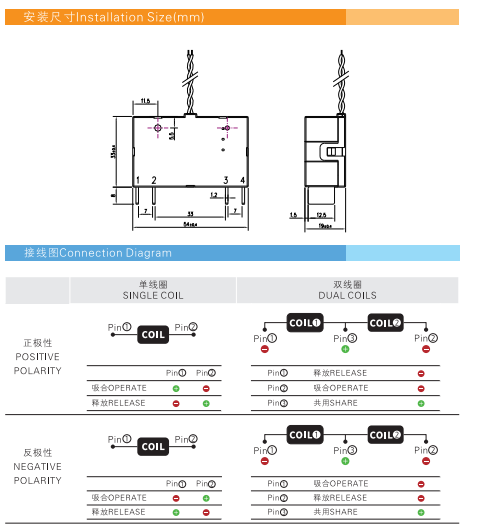

三、外型尺寸：
