DS906A-120A磁保持繼電器技術參數

特性：

１、120Ａ觸點分斷能力

２、磁保持繼電器，適合電表和電容投切開關。

３、環保節能（符合RoHs）

４、通過UC3認證





基本特性 Speciality

線圈脈沖設置寬度Coil pulse width

50msec. Min

動作時間Operation time

20msec. Max

復歸時間Comeback time

20msec. Max

介質耐壓 Dielectric strength

觸點與線圈間

Between coil& contact

4000VAC

(50/60Hz) for 1 min

斷開觸點間

Between contacts

2000VAC

(50/60Hz) for 1 min

絕緣電阻Insulation resistance

Min. 1000Mohms (500VDC)

環境溫度 Ambient temp

-40℃～+70℃

重量 Weight

76g

引出端方式

快連接

封裝形式

塑封、防塵

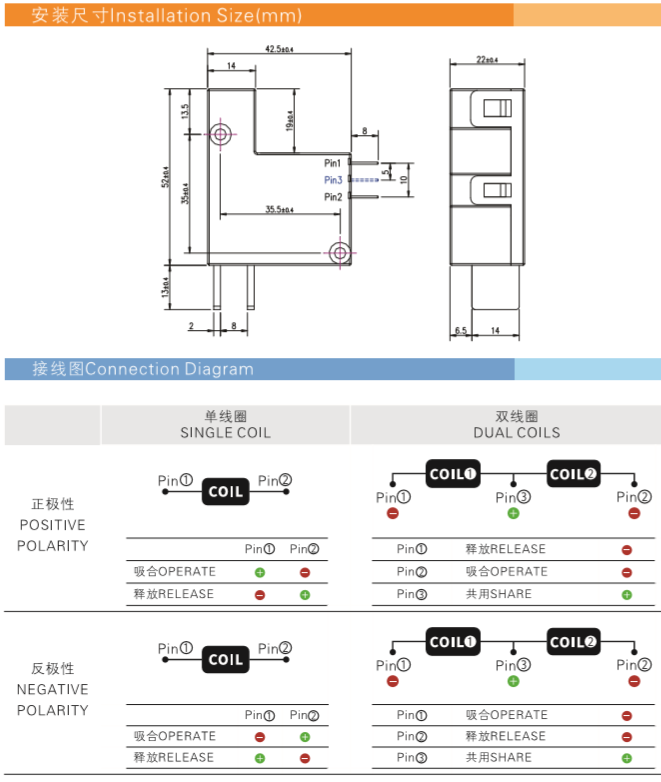

外形尺寸（mm）

52*42.5*22



觸點特性 Contact specification

觸點形式

1A & 1B

觸點材料Contact material

銀合金Silver alloy  AgSnO2,AgCdO2

接觸電阻Contact resistance

（初始值）測試條件：DC12V 1 A）

0.6mΩ Max

額定負載Contact current（Cosφ=1）

120A 250VAC

最大斷開電壓MAX disconnection voltage

440VAC/110VDC

最大斷開功率MAX disconnection power

30,000VA

額定負載電氣壽命(阻性）Electrical life

5×104OPS

額定負載電氣壽命(過零投切）Electrical life

１×10５OPS

機械壽命Mechanical life

3×105 OPS

額定電壓（VDC）

吸合、釋放電壓（VDC）

脈沖寬度（ms）

線圈電阻（Ω）

±10%

6

≤4.2

≥50ms

單線圈

13

9

≤6.3

34

12

≤8.4

51

             24

≤10.5

              230

6

≤4.2

 雙線圈

6.5*2

9

≤6.3

17*2

12

≤8.4

25.5*2

              24

≤10.5

            115*2
