DS907B-120A磁保持繼電器技術參數

特性：

１、１２０Ａ觸點分斷能力

２、三相磁保持繼電器

３、環保節能（符合RoHs）

４、通過UC3認證





基本特性 Speciality

線圈脈沖設置寬度Coil pulse width

50msec. Min

動作時間Operation time

30msec. Max

復歸時間Comeback time

30msec. Max

介質耐壓 Dielectric strength

觸點與線圈間

Between coil& contact

4000VAC

(50/60Hz) for 1 min

斷開觸點間

Between contacts

2000VAC

(50/60Hz) for 1 min

絕緣電阻Insulation resistance

Min. 1000MΩ

 (500VDC)

環境溫度 Ambient temp

-40℃～+70℃

重量 Weight

230g

引出端方式

快連接

封裝形式

塑封、防塵

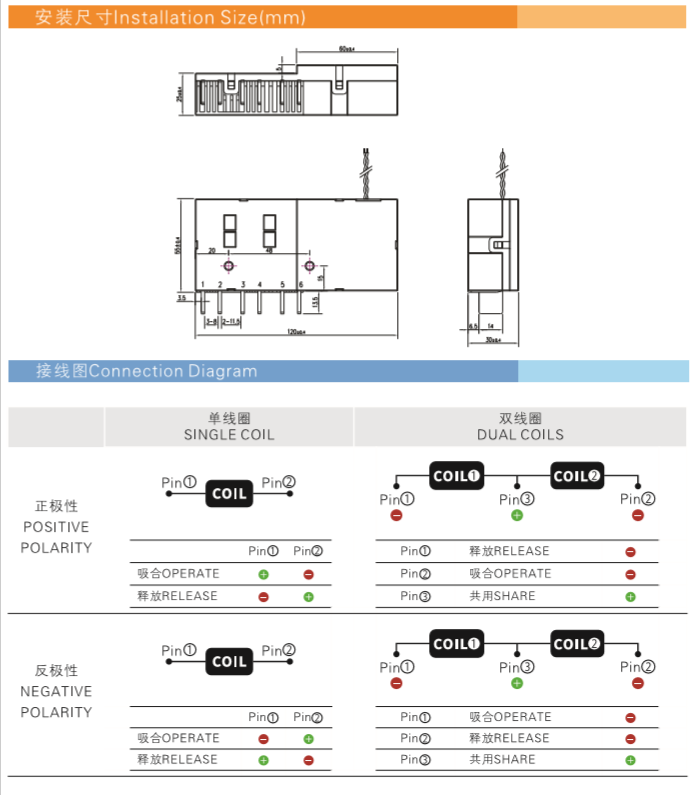

外形尺寸（mm）

120*55*30



觸點特性 Contact specification

觸點形式

3A & 3B

觸點材料Contact material

銀合金Silver alloy  AgSnO2,AgCdO2

接觸電阻Contact resistance

（初始值）測試條件：DC12V 1 A）

1mΩ Max

額定負載Contact current（Cosφ=1）

120A　250 VAC

最大斷開電壓MAX disconnection voltage

440VAC/110VDC

最大斷開功率MAX disconnection power

30,000VA

額定負載電氣壽命(阻性）Electrical life

1×104OPS

機械壽命Mechanical life

1×105OPS



線圈參數：

額定電壓（VDC）

吸合、釋放電壓（VDC）

脈沖寬度（ms）

線圈電阻（Ω）

±10%

6

≤4.2

≥100ms

單線圈

15

9

≤6.3

34

12

≤8.4

57

                24

≤10.5

               230

6

≤4.2

 雙線圈

7.5*2

9

≤6.3

17*2

12

≤8.4

28.5*2

              24

≤10.5


           115*2
