家用電器用大功率T90-12VDC-TL-A 30A繼電器
產品特性
● 30A觸點切換能力
● 環保產品 (符合RoHS)
● 外形尺寸：(32x 27.4 x 19.2) mm
詳細參數
| 產品型號 | T90-12VDC-TL-A 30A |
| 線圈電壓類型 | DC |
| 線圈額定電壓 | 5V、6V、9V、12V、18V、24V、48V |
| 觸點形式 | 一組常開, 一組轉換, 一組常閉 |
| 觸點數 | 單觸點 |
| 引出端結構形式 | 印制板式 |
| 線圈特征 | 單穩態 |
| 觸點材料 | AgSnO2 |
| 絕緣等級 | B級, F級 |
| 包裝方式 | 吸塑盒 |
| 線圈引出端方式 | 印制板式 |
| 額定線圈功率（W） | 約0.93 |
| 介質耐壓（線圈與觸點間）(VAC 1min) | 2500 |
| 動作時間 | ≤15 |
| 釋放時間 | ≤10 |
| 線圈電阻（Ω） | 5:27,6:39,9:87,12:155,18:350,24:620,48:2480 |
| 絕緣電阻（MΩ） | 1000 |
| 最大額定切換電流（阻性）（A） | 30 |
| 最大切換電壓（VAC） | 277 |
| 溫度范圍（最低）（℃） | -55 |
| 溫度范圍（最高）（℃） | 85 |
| 機械耐久性（次） | 10000000 |
| 電耐久性（次） | 100000 |
| 產品描述 | 小型大功率繼電器 |
| 應用領域 | 家用電器等領域 |
| 重量 | 約36 |
| 體積（mm3） | 32mm*27.4mm*19.2mm |

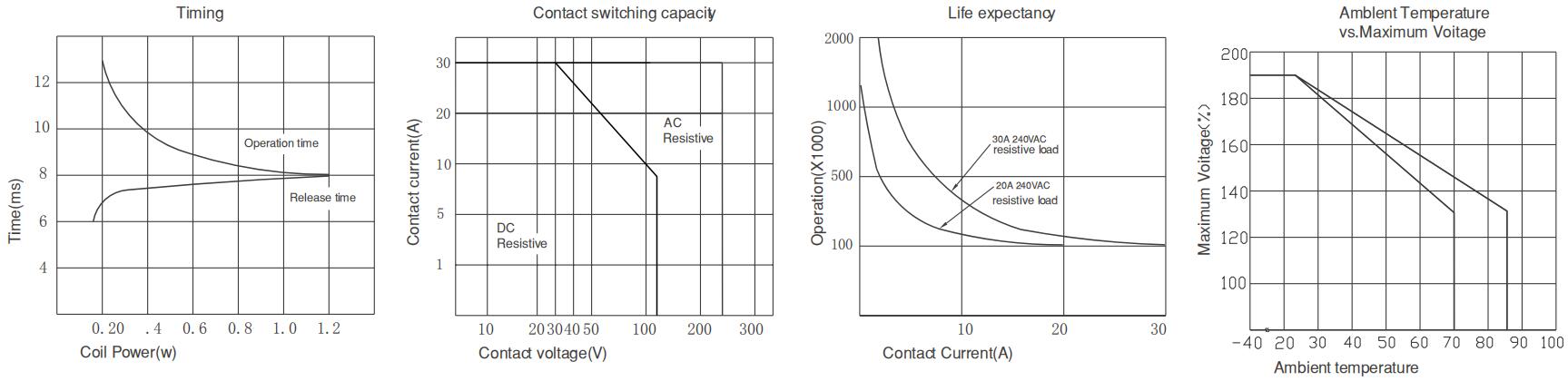

設計參數

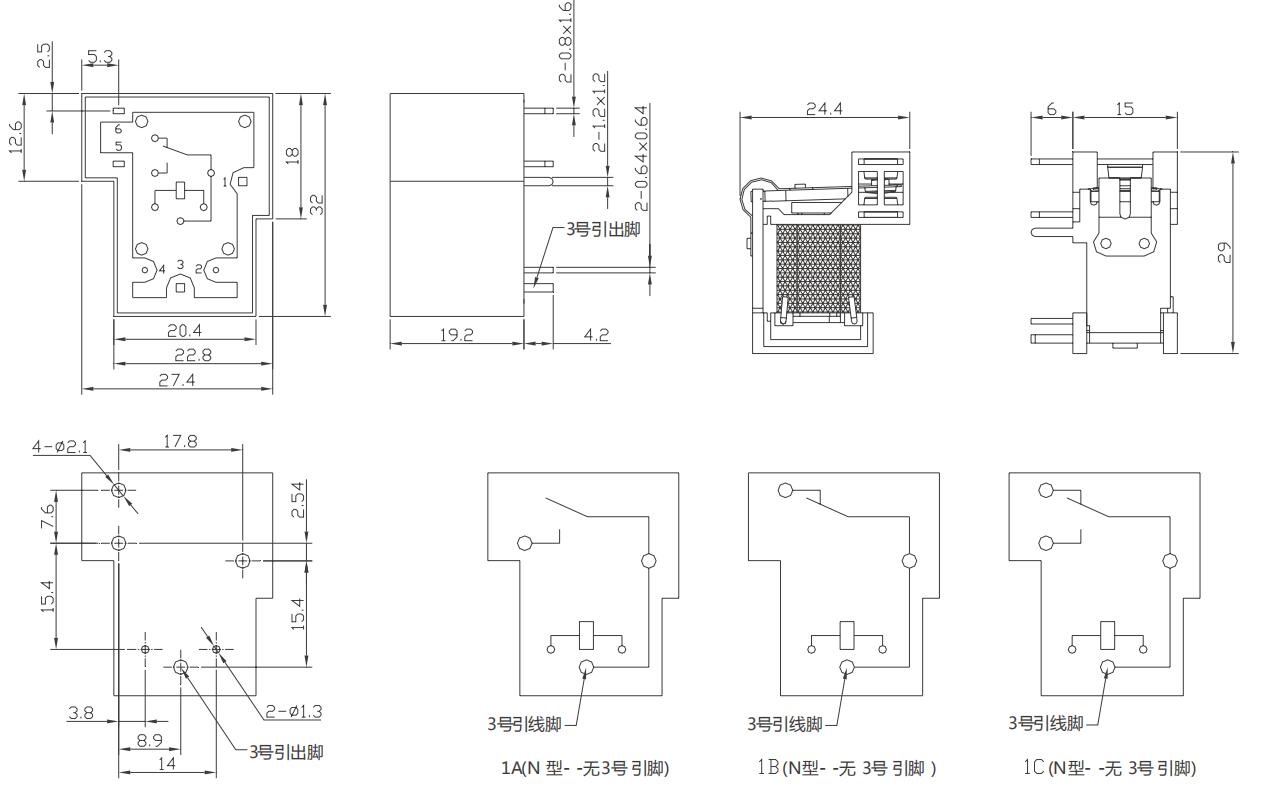

安裝尺寸圖
| 名稱 | 類型 | 操作 |
|---|---|---|
PDF.pdf
|
pdf1 |
