產品介紹Product introduction

產品概述

HHC系列小型電磁繼電器適用于電子控制設備、家用電器、智能家居、辦公自動化、安保系列、商用機械、通迅設備、汽車、機床、建筑、運輸設備、儀器儀表，可作為遙控中間轉換或放大元件。其引出端子間距、外形尺寸已標準化與國內、外通用。

 本系列小型電磁繼電器執行GB14048.5標準。

詳細參數


產品型號HHC71A（JQX-30F）
觸點
形式1H、1D、1Z，2H、2D、2Z
負載
30A/240VAC  28VDC
最大切換電壓240VAC/28VDC
接觸電阻≤100mΩ
材料
銀合金
吸合電壓（23℃）DC：≤75%×額定電壓
AC：≤80%×額定電壓
釋放電壓（23℃）
DC：≤10%×額定電壓
AC：≤30%×額定電壓
最大電壓（23℃）110%×額定電壓
線圈規格直流（DC）DC：6V~220V
交流（AC）AC：6V~380V
線圈功率
DC：2.0W；AC：4.0VA
吸合時間
≤25ms
釋放時間
≤15ms
介質耐壓
同極觸點之間1000VAC/1min（漏電流 1mA）
異極觸點之間1500VAC/1min（漏電流 1mA）
觸點與線圈2000VAC/1min（漏電流 1mA）
絕緣電阻≥100MΩ（500VDC）
環境溫度-25~+55℃
安裝方式螺栓式
重量約70g
外形尺寸51.5×35.6×47.7mm
通用型號JQX-30F


產品特點
◇通用型強：同時換接、開斷、接通電路；用微小的控制量控制大電流的電路；

◇觸點負載大：自動化生產，產品各項參數一致性高；導線與端子連接方式：用點焊方式取代傳統焊錫方式；

◇插入式安裝，使用方便：自動裝置上的繼電器與其他電器一起可以組成 控制線路，從而實現自動化的運行；

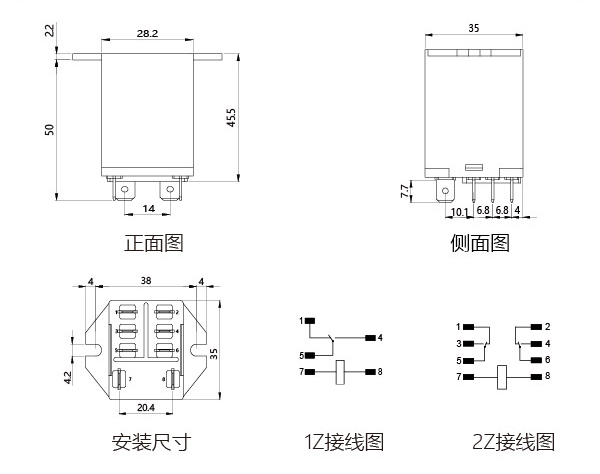

產品尺寸及安裝方式

20170704939371440249
