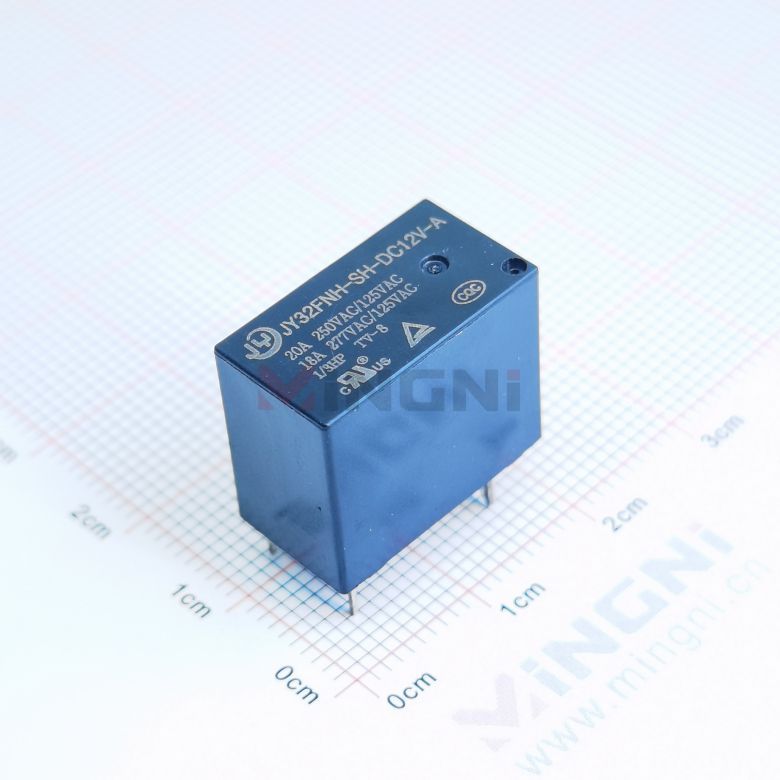

| 杰盈繼電器JY32FNH系列繼電器 | ||||||
| 特點 | 超小型繼電器、外形尺寸：18.2*10.2*15.5mm、20A觸點切換能力、 觸點形式：一組常開、觸點線圈達到加強絕緣 | |||||
| 典型用途 | 家用設備、辦公設備、音響、智能家具、智能插座。 | |||||
| 觸點參數 | ||||||
| Contact Form 觸點形式 | A-1組常開 | |||||
| Contact Material 觸點材料 | Ag Alloy | |||||
| Rated Load 觸點負載 | 10A 250VAC 18A 277VAG 20A 250VAC | |||||
| Contact Resistance 接觸電阻 | Max.100mQ (6VDC 1A) | |||||
| 負載 Load | Max.Switching Voltage 最大切換電壓 | 277VAC/30VDC | ||||
| Max.Switching Current 最大切換電流 | 20A | |||||
| Max.Switching Power 最大切換功率 | 5540VA/600W | |||||
| Min.Switching Load 最小切換電壓電流 | 5VDC,100mA | |||||
| 壽命 Life | Mechanical durability 電壽命 | 100000次 | ||||
| The durability of electricity 機械壽命 | 10,000,00次 | |||||
| 性能參數 | ||||||
| Contact Materials觸點材料 | Ag Alloy銀合金 | |||||
| Contact Resistance接觸電阻 | 100mQ Max | |||||
| Operate Time吸合時間 | 10ms.Max | |||||
| Release Time釋放時間 | 10ms. Max | |||||
| Insulation Resistance絕緣電阻 | 100MQ Min.(DC500V) | |||||
| Initial Dielectric Strength介質耐壓 | between open contacts: 觸點與觸點間： | AC1,000V,50/60Hz 1Min | ||||
| between contacts and coil: 觸點與線圈間： | AC4,000V,50/60Hz 1Min | |||||
| Vibration Resistance抗振動 | Damage limits: 耐久： | 10~55Hz DoubleAmplitude 雙振幅1.5mm | ||||
| Malfunction: 誤動作： | 10～55Hz Double Amplitude 雙振幅1.5mm | |||||
| Shock Resistance抗沖擊 | Damage limits: 耐久： | 100G Min | ||||
| Malfunction; 誤動作： | 10G Min | |||||
| Life壽命 | Mechanical Life (10800 per hour) 機械壽命（每小時10800次） | 1×10 | ||||
| Flectrical Life (600 per hour) 電氣壽命（每小時600次） | 1×10° | |||||
| Ambient Temperature環境溫度 | -40C~+85℃ (No condensation) (不冷凝) | |||||
| Unit Weight單位重量 | 約Approx.6.0g | |||||
| 線圈規格表 環境溫度：23℃ | ||||||
| Model 型號規格 | Nominal Voltage VDC 線圈額定電壓 VDC | Coil Resistance 2+/-10% 線圈電阻Q (1±10%) | Operate Voltage <VDC 吸合電壓VDC | Release Voltage VDC 釋放電壓VDC | Coil Power mW 額定線圈功率mW | |
| JY32FN-S-DC3V-A | 3 | 20.0 | 2.25 | 0.15 | 450 | |
| JY32FN-S-DC5V-A | 5 | 55.6 | 3.75 | 0.25 | ||
| JY32FN-S-DC6V-A | 6 | 80 | 4.5 | 0.30 | ||
| JY32FN-S-DC9V-A | 9 | 180 | 6.75 | 0.45 | ||
| JY32FN-S-DC12V-A | 12 | 320 | 9.0 | 0.60 | ||
| JY32FN-S-DC18V-A | 18 | 720 | 12.6 | 0.90 | ||
| JY32FN-S-DC24V-A | 24 | 1280 | 18.0 | 1.20 | ||
| JY32FN-S-DC48V-A | 48 | 5120 | 36.0 | 2.40 | ||
| JY32FNH-S-DC3V-A | 3 | 45 | 2.25 | 0.15 | 200 | |
| JY32FNH-S-DC5V-A | 5 | 125 | 3.75 | 0.25 | ||
| JY32FNH-S-DC6V-A | 6 | 180 | 4.5 | 0.30 | ||
| JY32FNH-S-DC9V-A | 9 | 405 | 6.75 | 0.45 | ||
| JY32FNH-S-DC12V-A | 12 | 720 | 9.0 | 0.60 | ||
| JY32FNH-S-DC18V-A | 18 | 1620 | 12.6 | 0.90 | ||
| JY32FNH-S-DC24V-A | 24 | 2880 | 18.0 | 1.20 | ||
| JY32FNH-S-DC48V-A | 48 | 11520 | 36.0 | 2.40 | ||
| 安規認證 | ||||||
| AuthType Basic認證類別 | CQC | TUV | UL/C UL | |||
| Authentication Load 認證負載 | 10A 250VAC 18A 277VAC 20A 250VAC | 10A 250VAC 18A 277VAG 20A 250VAC | 10A 250VAC 18A 277VAC 20A 250VAC | |||
外形尺寸
性能曲線
