| 松川繼電器832HA系列產品技術參數 | ||||||
| 特點 | 大功單30A通用功率址電器提供UL/CUL(UL 508 8 873)VDE、CSACUS認證，提供多種樣式的產品供進擇: 敲開型、防塵蓋型、密閉型有快接引出端或無快接引出端等·提供高絕嫁及高耐壓的規格“提供融點間版1.9mm，4,000V高介質耐壓產品提供CTI 250的材質或符合 IEC 60335-1的產品HVAC、UPS、電源和家用電器應用的理想控制元件·符合RoHS 2011/65/EU 指今防爆規格可供選擇“ | |||||
| PCB用引出端 | 1A (SPNO) | - | 832A-1A | 832A-1A- | 832A-1A-V | 832A-1A-S |
| 832A-1AC | 832A-1AC-C | 832A-1AC-V | 832A-1AC-S | |||
| 1B (SPNC) | - | 832A-1B | 832A-1B-C | 832A-1R-V | 832A-1B-S | |
| 832A-1BC | 832A-1BC-C | 832A-1BC-V | 832A-1BC-S | |||
| 1C (SPDT) | - | 832A-1C | 832A-1C-C | 832A-1C-V | 832A-1C-S | |
| 832A-1CC | 832A-1CC-C | 832A-1CC-V | 832A-1CC-S | |||
| 1A (SPNO) | F | 832A-1A-F | 832A-1A-F-C | 832A-1A-F-V | 832A-1A-F-S | |
| 832A-1AC-F | 832A-1AC-F-C | 832A-1AC-F-V | 832A-1AC-F-S | |||
| 1B (SPNC) | F | 832A-1B-F | 832A-1B-F-C | 832A-1B-F-V | 832A-1B-F-S | |
| 832A-1BC-F | 832A-1BC-F-C | 832A-1BC-F-V | 832A-1BC-F-S | |||
| 1C (SPDT) | F | 832A-1C-F | 832A-1C-F-C | 832A-1C-F-V | 832A-1C-F-S | |
| 832A-1CC-F | 832A-1CC-F-C | 832A-1CC-F-V | 832A-1CC-F-S | |||
| 線圈技術參數 | ||||||
| 額定電壓(V) | 額定電流±10%23°C (mA) | 線圈電阻 ±10%，23°C (2) | 最大持續電壓60°℃ | 吸合電壓(最大值)23°C | 釋放電壓(最小值)23°C | |
| 6 12 24 48 | 183 92.3 46 22.9 | 32.7 130 524 2094 | 額定電壓 的130% | 額定電壓 的80% | 額定電壓 的10% | |
| 接點參數 | ||||||
| 觸點材料 | AgSnO/AgNi 合金 | |||||
| 觸點間隙 | 1.9mm 以上(832/832A H/BH規格) | |||||
| 接觸電阻(1) | 50mg以下(1A/6VDC，四端法) | |||||
| 吸合時間(1) | 15ms 以下 | |||||
| 20ms 以下(832/832A H/BH規格) | ||||||
| 釋放時間(1) | 10ms 以下 | |||||
| 5ms 以下(832/832A H/BH規格) | ||||||
| 絕緣電阻(1) | 1000MQ 以上(DC 500V) | |||||
| 100MQ 以上 （DC 500V) (832/832A H/BH規格) | ||||||
| 耐沖擊電壓 | 觸點線圈間： 6KV 1.2X50μS(832A規格) | |||||
| 介質耐壓(1) | 開路觸點間： | AC 1500V 50/60Hz 1分鐘 | ||||
| 觸點線圈間： | AC 1500V,50/60Hz 1分鐘 AC 2500V，50/60Hz 1分鐘(832A規格) AC 4000V, 50/60Hz 1分鐘(高介質耐壓型：B/BH規格) | |||||
| 振動 | 穩定工作 | 10～55Hz,振幅 1.5 mm | ||||
| 損壞極限 | 10～55Hz,振幅1.5 mm | |||||
| 沖擊 | 穩定工作 | 10G | ||||
| 損壞極限 | 100G | |||||
| 預期壽命 | 機械 | 10.000,000 次 5,000,000次(832/832A H/BH規格) (動作頻率18,000次/小時) | ||||
| 電氣 | 100，000次(頻率1，200次/小時) | |||||
| 832/832A H/BH規格：20,000次（20A/250VAC)100，000次（10A/250VAC)(動作頻率900次/小時) | ||||||
| 工作環境溫度 | -55～+85℃(不結冰) | |||||
| 重量 | 約 22g（敞開型)、27g （832A)·36g(832AWP)·38g(832AW) | |||||
| 安規認證 | ||||||
| UL/ CUL ·CSA/CUS | VDE | |||||
| 30A 277VAC 30A 30VDC 1HP,8FLA 250VAC | 20A 250VAC T85 | |||||

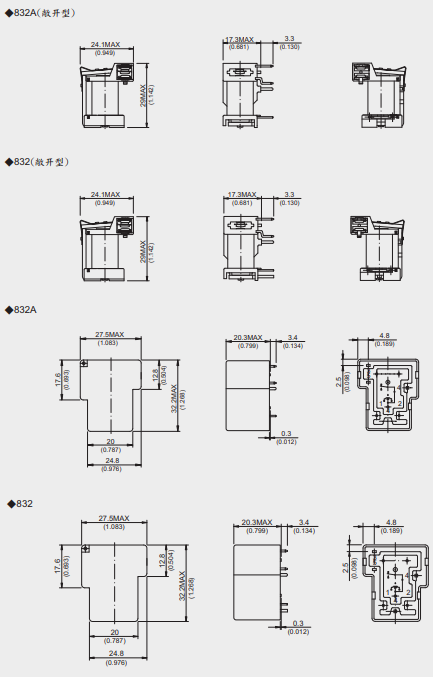

外形圖，接線圖，孔位尺寸安裝圖

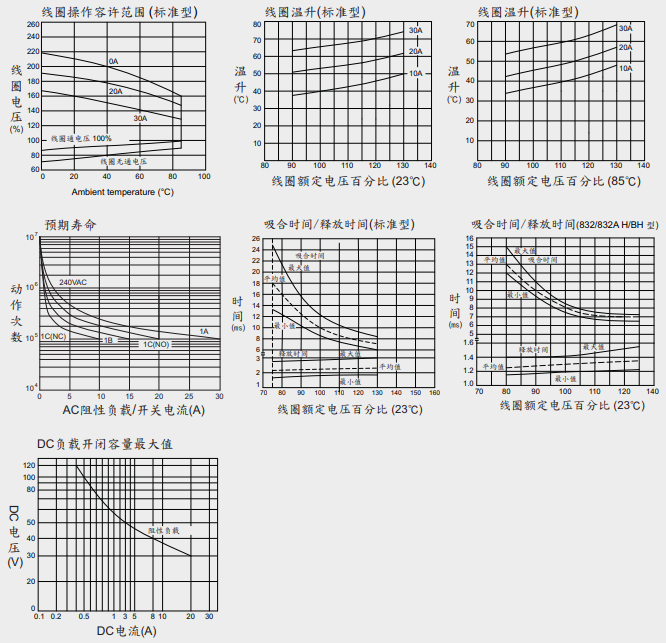

性能曲線圖
