杰盈   杰盈繼電器JY46F-S-DC12V-A
杰盈繼電器JY46F-S-DC12V-A：該繼電器具有10A觸點切換能力，塑封型和防塵罩型可供選擇，具有一組常開觸點，外...
價格： 立即咨詢
訂購熱線：13420918881

寧波杰盈電器科技有限公司創立于2008年，專業制造繼電器，以及高精度五金沖壓件、注塑件等。品種規格齊全。是一家集研發、制...

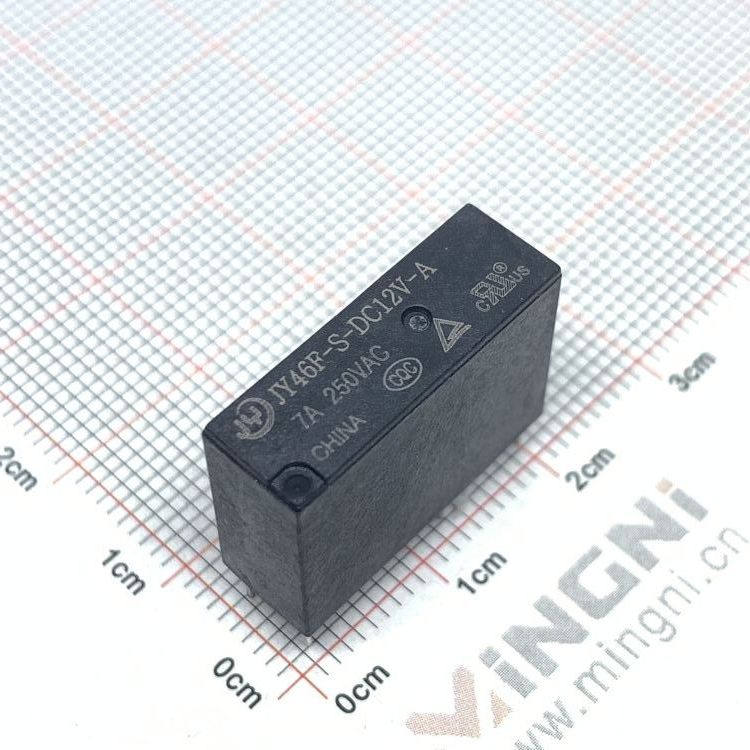

杰盈繼電器JY46F-S-DC12V-A
特點10A觸點切換能力，塑封型和防塵罩型可供選擇，具有一組常開觸點，外形尺寸(20.5X7.0X15.1)   mm
典型用途通訊   ,安全設備，智能家居  ,辦公設備等  ;家用電器，如空調，微波爐
觸點參數
Contact Form觸點形式A-1組常開
Rating Load(Resistive)額定負載(阻性)5A/7A/10A   250VAC/30VDC
Max.Switching Current最大切換電流5A/7A/10A
Max.Switching Voltage最大切換電壓250VAC/30VDC
Max.Suftching Power最大切換功率2500VA/300W
性能參數
Contact Materials觸點材料AgAlloy銀合金
Contact Resistance接觸電阻100mΩ   Max
Operate Time吸合時間10ms.Max
Release Time釋放時間5ms.Max
Insulation Resistance絕緣電阻1000MΩ   Min.(DC500V)
Initial Dielectric Strength
    介質耐壓		between   open contacts:
    觸點與觸點間:		AC750V.50/60Hz   1Min
between contacts and coil:
    觸點與線圈間:		AC4,000V.50/60Hz   1Min
Vibration Resistance
    抗振動		Damage   limits:
    耐久:		10~55Hz   Double Amplitude雙振幅1.5mm
Malfunction:
    誤動作:		10~55Hz   Double Amplitude雙振幅1.5mm
Shock Resistance
    抗沖擊		Damage   limits:
    耐久:		100G   Min
Malfunction:
    誤動作:		10G   Min
Life壽命Mechanical   Life(10800 per hour)
    機械壽命(每小時10800次)		5x10?
Electrical Life(1800 per hour)
    電氣壽命(每小時1800次)		1x10?
Ambient Temperature環境溫度-40℃~+85'℃(No   condensation)(不冷凝)
Unit Weight單位重量約Approx.3.0g
線圈參數
Coil Nominal
    Voltage
    額定電壓
    (VDC)		Nominal
    Current
    額定電流
    ±10%(mA)		Coil
    Resistance
    線圈電阻±10%(Ω)		Max.Continuous
    Voltage
    最大連續外加電壓		Pick-Up
    Voltage
    吸合電壓
    (Max)		Drop-Out
    Voltage
    釋放電壓
    (Min)		Rated
 power
  額定功率
366.6745Coil   Nominal
    Voltage
    130%
    額定電壓的
    130%		Coil   Nominal
    Voltage
    75%
    額定電壓的
    75%		Coil   Nominal
    Voltage
    10%
    額定電壓的
    10%		0.20W
540.00125
633.33180
922.22405
1216.67720
1811.111,620
248.572,880
安規認證
AuthType Basic認證類別CQCTUVUUC_UL
Authentication Load
    認證負數		5A/7A/10A   250VAC5A/7A/10A   250VAC5A/7A/10A   250VAC

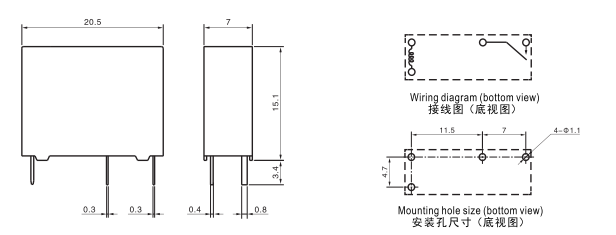

外形尺寸、接線、安裝孔尺寸圖

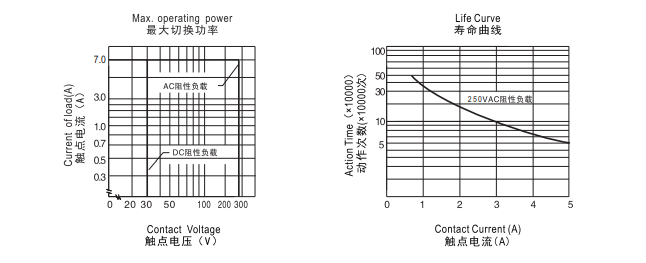

性能曲線圖
