東莞市高登電器有限公司（以下簡稱“高登”），是一家專業的集繼電器研發、制造、銷售為一體的高新技術企業
| 高登繼電器Y5-1A-24L產品技術參數 | ||||||
| 特點 | 3A/5A觸點切換能力、觸點和線圈間耐壓值4000V、高靈敏度,功耗僅為0.2w、外形尺寸:(20.5x 7x15.1)mm | |||||
| 觸點參數 | ||||||
| 觸點形式 | 1A | |||||
| 接觸電阻 | <100mg（1A 6VDC) | |||||
| 觸點材料 | 銀合金 | |||||
| 觸點負載（阻性） | 3A 250VAC | |||||
| 最大切換額定電壓 | 277VAC | |||||
| 最大切換額定電流 | 5A | |||||
| 最大切換額定功率 | 1385VA | |||||
| 機械耐久性 | 1,000,000次 | |||||
| 電耐久性 | 100,000次 | |||||
| 性能參數 | ||||||
| 絕緣電阻 | 1000MQ（500VDC) | |||||
| 介質耐壓 | 線圈與觸點間 | 4000VAC Imin | ||||
| 斷開觸點間 | 750VAC 1min | |||||
| 動作時間(額定電壓下） | ≤20ms | |||||
| 釋放時間(額定電壓下) | ≤10ms | |||||
| 抗振動 | 耐久 | 10Hz~55Hz 1.5mm | ||||
| 誤動作 | 10Hz~55Hz 1.5mm | |||||
| 抗沖擊 | 耐久 | 10G Min | ||||
| 誤動作 | 100G Min | |||||
| 濕度 | 5%~85%Rh | |||||
| 溫度范圍 | -40℃~85℃ | |||||
| 引出端形式 | PCB | |||||
| 重量 | 約3.9g | |||||
| 線圈參數 | ||||||
| 線圈額定功率 | 0.2W or 0.36W | |||||
| 線圈規格表（溫度：23℃） | ||||||
| 額定電壓(VDC) | 額定電流 士%(mA) | 線圈電阻 ±10%（Q） | 最大連續 外加電壓 | 吸合電壓 (Max) | 釋放電壓 (Min) | 線圈功率 (W) |
| 5 | 40.00 | 125 | 額定電壓 的130% | 額定電壓 的75% | 額定電壓 的5% | 0.2 |
| 6 | 33.33 | 180 | ||||
| 9 | 22.22 | 405 | ||||
| 12 | 16.7 | 720 | ||||
| 18 | 11.1 | 1620 | ||||
| 24 | 8.6 | 2800 | ||||
| 5 | 72.00 | 69 | 額定電壓 的130% | 額定電壓 的75% | 額定電壓 的5% | 0.36 |
| 6 | 60.00 | 100 | ||||
| 9 | 40.00 | 225 | ||||
| 12 | 30.0 | 400 | ||||
| 18 | 20.0 | 900 | ||||
| 24 | 15.0 | 1600 | ||||
| 安規認證 | ||||||
| 認證類別 | CQC | TUV | UL | |||
| 證書號 | CQC11002061821 | R 50205017 | E321783 | |||
| 負載要求 | 3A 250VAC(0.2W) 5A 250VAC(0.2W/0.36W) | 3A 250VAC 5A 250VAC | 5A 277VAC/250VAC 3A 277VAC/250VAC 1/8HP 240VAC 5A 30VDC TV-2 120VAC | |||

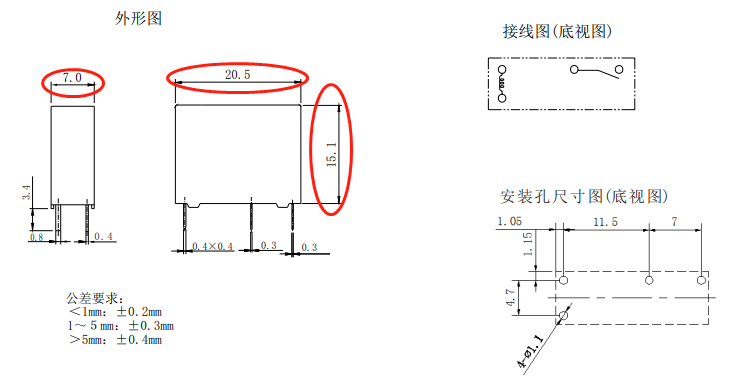

外形尺寸、接線、安裝孔尺寸圖

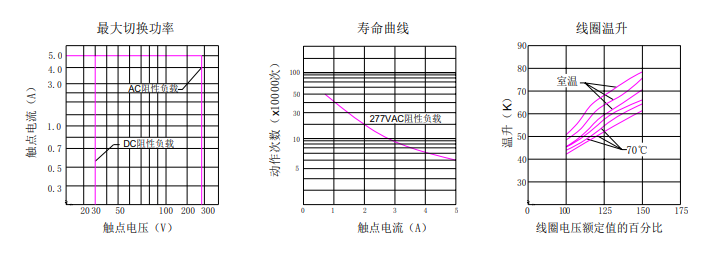

性能曲線圖
