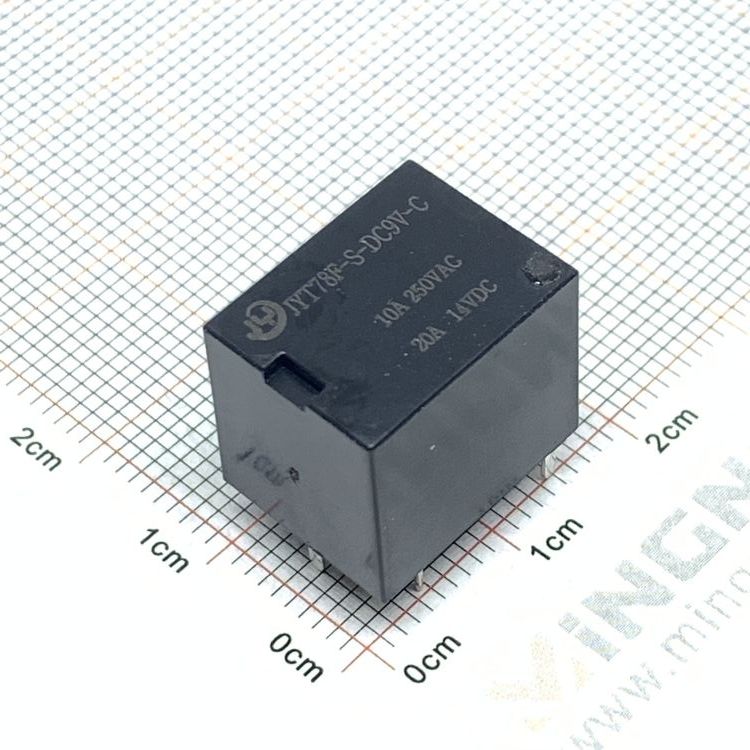

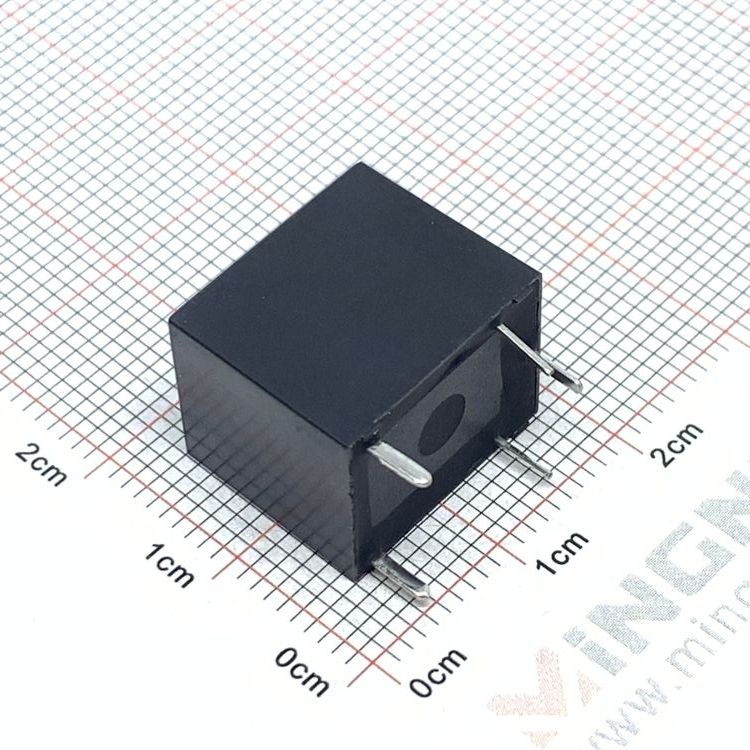

杰盈繼電器JYT78F-S-DC9V-C
特點	高達20A觸點切換能力，具有一組常開、一組常閉、一組轉換和二組常開觸點形式，體積小防沖擊，外形尺寸(15.5X12.1X13.8)mm
典型用途	汽車門鎖馬達控制，家電，辦公設備，自動防盜報警器等
觸點參數

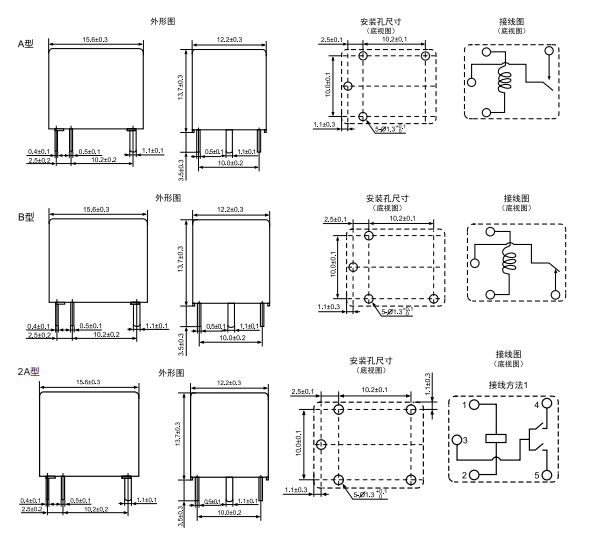

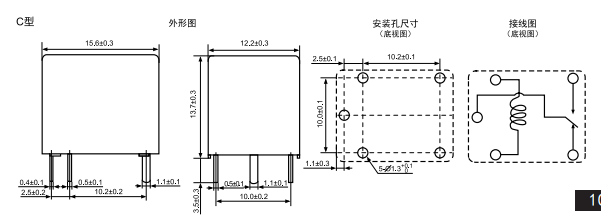

Contact Form觸點形式			A-1組常開,B-1組閉.C-1組轉換		2A(橋式合觸點)
Rating Load(Resistive)額定負載(阻性)			20A 14VDC		2X6A 14VDC
Max.Switching Current最大切換電流			35A		2X10A
Max.Switching Voltage最大切換電壓			16VDC		16VDC
Max.Switching Power最大切換功率			280W		2X160W
性能參數
Contact Materials觸點材料			Ag Alloy銀合金
Contact Resistance接觸電阻			100mΩ Max
Operate Time吸合時間			10ms.Max
Release Time釋放時間			5ms.Max
Insulation Resistance絕緣電阻			100MΩ Min.(DC500V)
Initial Dielectric Strength 介質耐壓			between open contacts: 觸點與觸點間:		AC550V,50/60Hz 1Min
			between contacts and coil: 觸點與線圈間:		AC550V,50/60Hz 1Min
Vibration Resistance 抗振動			Damage limits: 耐久:		10~55Hz Double Amplitude雙振幅1.5mm
			Malfunction: 誤動作:		10~55Hz Double Amplitude雙振幅1.5mm
Shock Resistance 抗沖擊			Damage limits: 耐久:		10G Min
			Malfunction: 誤動作:		100G Min

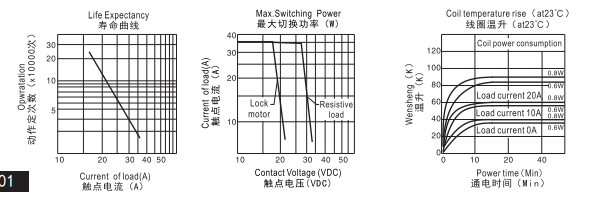

Life 壽命			Mechanical Life (10800 per hour) 機械壽命(每小時10800次)		1x10?
			Electrical Life (600 per hour) 電氣壽命(每小時600次)		1x10?
Ambient Temperature環境溫度			-40℃~+125'℃(No condensation)(不冷凝)
Unit Weight單位重量			約Approx.6.0g
線圈參數
Coil Nominal Voltage 額定電壓(VDC)	Nominal Current 額定電流±10%(mA)	Coll Resistance 線圈電阻±10%(Ω)	Max.Continuous Voltage 最大連續外加電壓	Pick-Up Voltage 吸合電壓 (Max)	Drop-Out Voltage 釋放電壓 (Min)	Rated power 額定功率
6	60.00	100	Coil Nominal Voltage110% 額定電壓的110%	Coil Nominal Voltage 70% 額定電壓的70%	Coil Nominal Voltage 10% 額定電壓的10%	0.36W
9	40.00	225
12	30.00	400
24	20.00	1600
6	100.00	60	Coil Nominal Voltage110% 額定電壓的110%	Coil Nominal Voltage 70% 額定電壓的70%	Coll Nominal Voltage 10% 額定電壓的10%	0.6W
9	66.67	135
12	50.00	240
24	25.00	960
6	130.00	45	Coil Nominal Voltage110% 額定電壓的110%	Coil Nominal Voltage 70% 額定電壓的70%	Coll Nominal Valtage 10% 額定電壓的10%	0.8W
9	90.00	102
12	70.00	180
24	30.00	720
