杰盈   杰盈繼電器JY49F-SH-DC12V-A-2
杰盈繼電器JY49F-SH-DC12V-A-2：7A觸點切換能力，線圈與觸點間介質耐壓3kV，UL絕緣等級:F級，外形尺...
價格： 立即咨詢
訂購熱線：13420918881

寧波杰盈電器科技有限公司創立于2008年，專業制造繼電器，以及高精度五金沖壓件、注塑件等。品種規格齊全。是一家集研發、制...

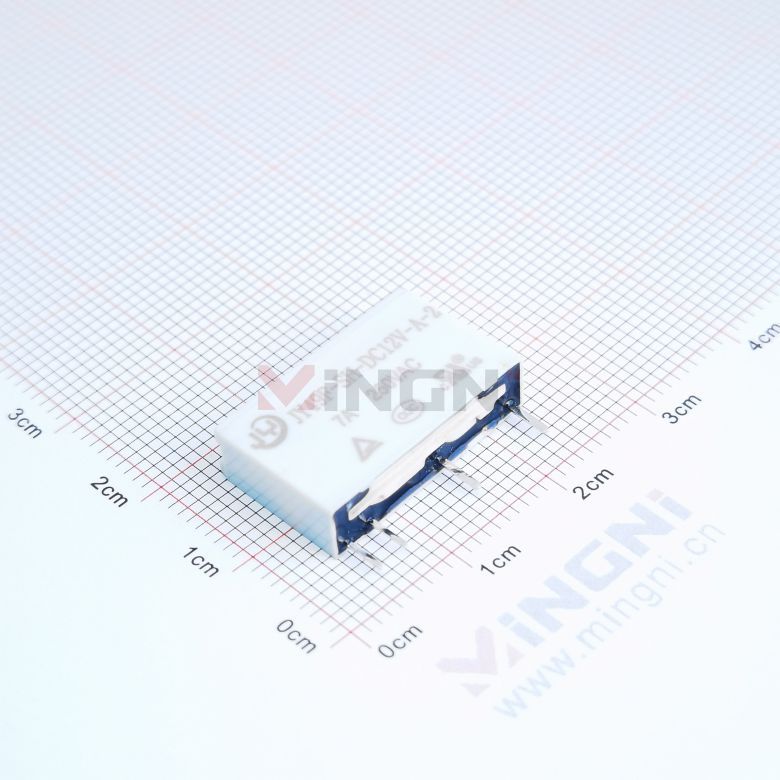

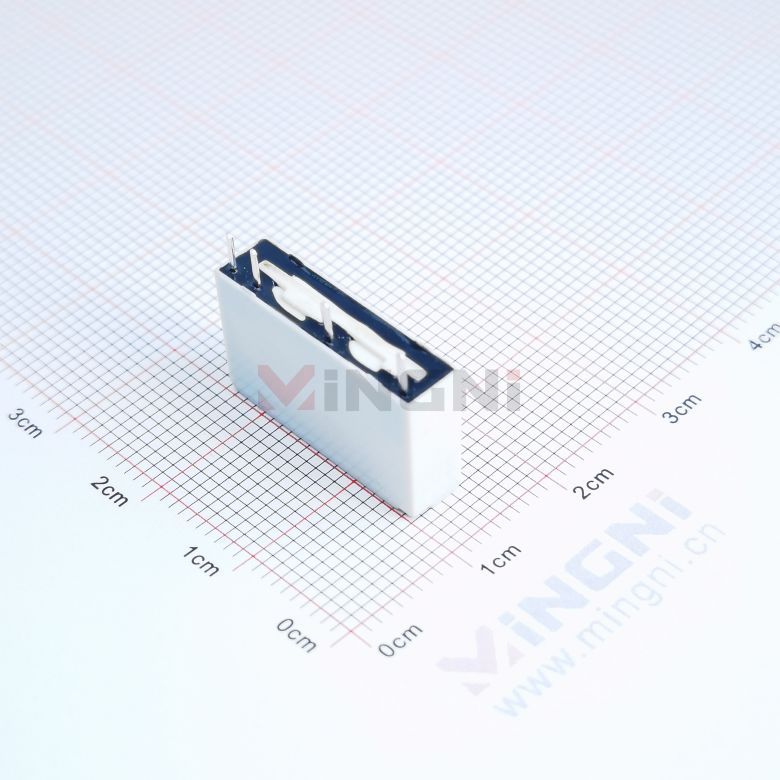

杰盈繼電器JY49F-SH-DC12V-A-2
特點7A觸點切換能力，線圈與觸點間介質耐壓3kV，UL絕緣等級:F級，外形尺寸(20.0X5.0X12.5)   mm
典型用途通訊安全設備，智能家居PCB控制板家用電器，如空調，微波爐
觸點參數
Contact Form觸點形式A-1組常開
Rating Load(Resistive)額定負載(阻性)5A/7A   250VAC/30VDC
Max.Switching Current最大切換電流5A/7A
Max.Switching Voltage最大切換電壓277VAC/30VDC
Max.Switching Power最大切換功率1939VA/210W
性能參數
Contact Materials觸點材料AgAlloy銀合金
Contact Resistance接觸電阻100mΩ   Max
Operate Time吸合時間10ms.Max
Release Time釋放時間5ms.Max
Insulation Resistance絕緣電阻1000MΩ   Min.(DC500V)
Initial Dielectric Strength
    介質耐壓		between   open contacts:
    觸點與觸點間:		AC1,000V,50/60Hz   1Min
between contacts and coil:
    觸點與線圈間:		AC3,000V,50/60Hz   1Min
Vibration Resistance
    抗振動		Damage   limits:
    耐久:		10~55Hz   Double Amplitude雙振輻1.5mm
Malfunction:
    誤動作:		10~55Hz   Double Amplitude雙振幅1.5mm
Shock Resistance
    抗沖擊		Damage   limits:
    耐久:		100G   Min
Malfunction:
    誤動作:		10G   Min
Life 壽命Mechanical   Life(10800 per hour)
    機械壽命(每小時10800次)		1x10?
Electrical Life(1800 per hour)
    電氣壽命(每小時1800次)		1x10?
Ambient Temperature環境溫度-40℃~+85℃(No   condensation) (不冷凝)
Unit Weight單位重量約Approx.3.0g
線圈參數（在23℃）
Coil Nominal
    Voltage
    額定電壓
    (VDC)		Nominal
    Current
   額定電流
    ±10%(mA)		Coil
    Resistance
   線圈電阻±10%(Ω)		Max.Continuous
    Voltage
    最大連續外加電壓		Pick-Up    Voltage
吸合電壓
    (Max)		Drop-Out    Voltage
 釋放電壓
   (Min)		Rated
 power
  額定功率
524.00208Coll   Nominal
    Voltage
    130%
    額定電壓的130%		Coil   Nominal    Voltage
    70%
    額定電壓的
    70%		Coil   Nominal   Voltage
   10%
    額定電壓的
    10%		0.12W
620.00300
913.33675
1210.001,200
186.672700
245.004800
247.503,2000.18W
安規認證
Auth Type Basic
  認證類別		CQCTUVUUC_UL
Authentication Load
 認證負載		5A/7A   250VAC5A/7A   250VAC5A/7A   250VAC

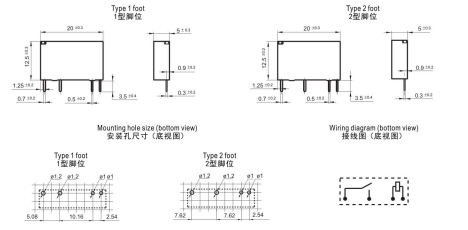

外型尺寸、接線、安裝孔尺寸圖

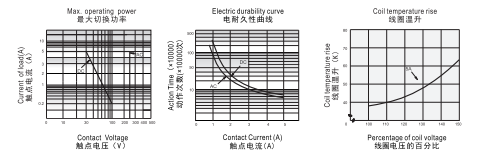

性能參數

名稱 類型 操作
PDF.pdf pdf1 預覽 下載
