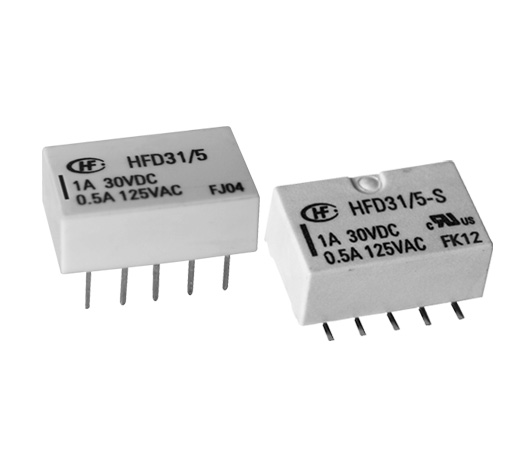

淘繼電器網產品精選：宏發HFD31/5-S
發布時間：2021-05-18 來源：淘繼電器網 瀏覽量：689
固態繼電器是一種電子開關設備，當在其控制端子上施加外部電壓（AC或DC）時，其導通或關斷。SSR包括響應適當輸入（控制信號）的傳感器，將功率切換到負載電路的固態電子開關設備，以及使控制信號無需機械部件即可激活該開關的耦合機制。繼電器可以設計為切換交流或直流負載。它具有與機電繼電器相同的功能，但是沒有活動部件，因此可以延長使用壽命。
封裝的固態繼電器使用功率半導體器件（例如晶閘管和晶體管）將電流切換到大約100安培。與機電繼電器相比，固態繼電器具有更快的開關速度，并且沒有物理觸點會磨損。固態繼電器的用戶必須考慮SSR無法像機電繼電器那樣承受較大的瞬時過載，以及它們較高的“導通”電阻。
控制信號必須以在兩個電路之間提供電流隔離的方式耦合到受控電路。
許多SSR使用光耦合。控制電壓使內部LED通電，該內部LED點亮并打開光敏二極管（光伏）；二極管電流導通背靠背晶閘管（TRIAC），SCR或MOSFET來切換負載。光學耦合允許控制電路與負載電氣隔離。有關此隔離技術的更多信息，請參見光隔離器。
基于單個MOSFET或并聯陣列中的多個MOSFET的SSR可以很好地應對直流負載。MOSFET具有一個固有的襯底二極管，該二極管沿反方向?qū)щ姡虼藛蝹€MOSFET不能阻擋兩個方向的電流。對于AC（雙向）操作，兩個MOSFET背對背排列，其源極引腳連接在一起。它們的漏極引腳連接到輸出的任一側。當繼電器關閉時，襯底二極管交替反向偏置以阻止電流。當繼電器接通時，公共源極始終處于瞬時信號電平上，并且兩個柵極均被光電二極管相對于源極偏置為正。
固態繼電器---先進光半導體
通常，提供對公共電源的訪問，以便在切換直流負載時可以并聯連接多個MOSFET。通常，當移除控制輸入時，會提供一個網絡來加速MOSFET的關斷。
在交流電路中，SCR或TRIAC繼電器固有地在零負載電流時斷開。該電路永遠不會在正弦波峰值的中間中斷，從而防止了大的瞬態電壓，否則該瞬態電壓會由于電感周圍磁場的突然崩潰而發生。通過添加零點檢測器（沒有不利的電路電感和產生的反電動勢），可以在新的波形開始時重新打開各個SCR。此功能稱為零交叉切換。
與機電設備相比，固態繼電器和機電繼電器的大多數相對優勢是所有固態產品所共有的。與類似規格的機械繼電器相比，其內在的外形更小，更纖細，從而可以使包裝更加緊湊。
