【固態繼電器】固態繼電器工作原理 固態繼電器的組成部分 固態繼電器的優缺點
發布時間：2023-12-12 來源：淘繼電器網 瀏覽量：522
【固態繼電器】固態繼電器工作原理 固態繼電器的組成部分 固態繼電器的優缺點

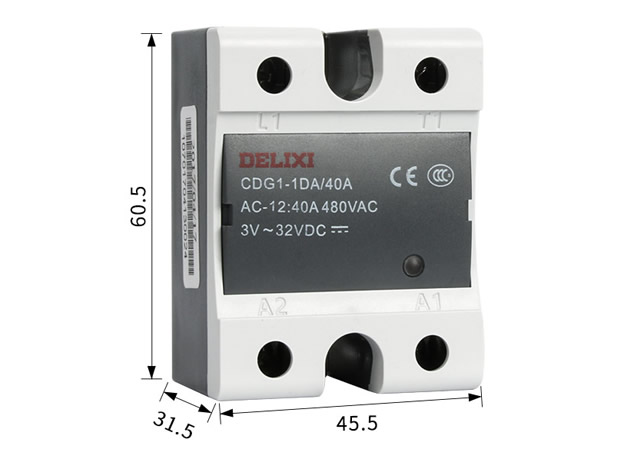

固態繼電器工作原理
固態繼電器是一種兩個接線端為輸入端，另兩個接線端為輸出端的四端器件，中間采用隔離器件實現輸入輸出的電隔離.固態繼電器按負載電源類型可分為交流型和直流型。按開關型式可分為常開型和常閉型。按隔離型式可分為混合型、變壓器隔離型和光電隔離型，以光電隔離型為最多
固態繼電器的組成部分
固態繼電器是具有隔離功能的無觸點電子開關，在開關過程中無機械接觸部件，因此固態然電器除具有與電磁繼電器一樣的功能外，還具有邏輯電路兼容，耐振耐機械沖擊，安裝位置無限制，具有良好的防潮防毒防腐蝕性能，在防爆和防止臭氧污染方面的性能也極佳，輸入功率小，靈敏度高，控制功率小，電磁兼容性好，噪聲低和工作頻率高等特點。目前已廣泛應用于計算機外圍接口設備，調溫、調速、調光、電機控制、電爐加溫控制、電力石化、醫療器械、金融設備、煤炭、儀器儀表、交通信號等領域。
固態繼電器有三部分組成:輸入電路，隔離(合)和輸出電路。按輸入電壓的不同類別，輸入電路可分為直流輸入電路交流輸入電路和交直流輸入電路三種。有些輸入控制電路還具有與TTL/CMOS兼容，正負邏輯控制和反相等功能。固態繼電器的輸入與輸出電路的隔離和耦合方式有光電耦合和變壓器耦合兩種。固態繼電器的輸出電路也可分為直流輸出電路，交流輸出電路和交直流輸出電路等形式。交流輸出時，通常使用兩個可控硅或一個雙向可控硅，直流輸出時可使用雙極性器件或功率場效應管。
固態繼電器的優缺點
1、固態繼電器的優點
(1)高壽命，高可靠:固態繼電器沒有機械零部件，有固體器件完成觸點功能，由于沒有運動的零部件，因此能在高沖擊，振動的環境下工作，由于組成固態然電器的元器件的固有特性，決定了固態然電器的壽命長，可靠性高。固態然電器(2)靈敏度高，控制功率小，電磁兼容性好:固態繼電器的輸入電壓范圍較寬，驅動功率低，可與大多數邏輯集成電路兼容不需加緩沖器或驅動器。
(3)快速轉換: 固態繼電器因為采用固體器件，所以切換速度可從幾毫秒至幾微妙。
(4)電磁干擾小:固態繼電器沒有輸入"線圈”，沒有觸點燃弧和回跳，因而減少了電磁干擾。大多數交流輸出固態繼電器是個零電壓開關，在零電壓處導通，零電流處關斷，減少了電流波形的突然中斷，從而減少了開關瞬態效應。
2、固態繼電器的缺點
(1)導通后的管壓降大，可控硅或雙相控硅的正向降壓可達1-2V，大功率晶體管的飽和壓降也在1-2V之間，一般功率場效應管的導通電阻也較機械點的接觸電阻大。
(2)半導體器件關斷后仍可有數微安至數毫安的漏電流，因此不能實現理想的電隔離。
(3)由于管壓降大，導通后的功耗和發熱量也大，大功率固態繼電器的體積遠遠大于同容量的電磁繼電器，成本也較高(4)電子元器件的溫度特性和電子線路的抗干擾能力較差，耐輻射能力也較差，如不采取有效措施，則工作可靠性低
(5)固態然電器對過載有較大的敏感性，必須用快速熔斷器或RC陽尼電路對其進行過載保護。固態繼電器的負載與環境溫度明顯有關，溫度升高，負載能力將迅速下降。
(6)主要不足是存在通態壓降(需相應散熱措施)，有斷態漏電流，交直流不能通用，觸點組數少，另外過電流、過電壓及電壓上升率、電流上升率等指標差。固態繼電器
