產品概述：
70A 觸點切換能力
工作溫度高達 125℃
一組常開觸點形式
防塵罩和塑封型可供選擇
可帶瞬態抑制電阻

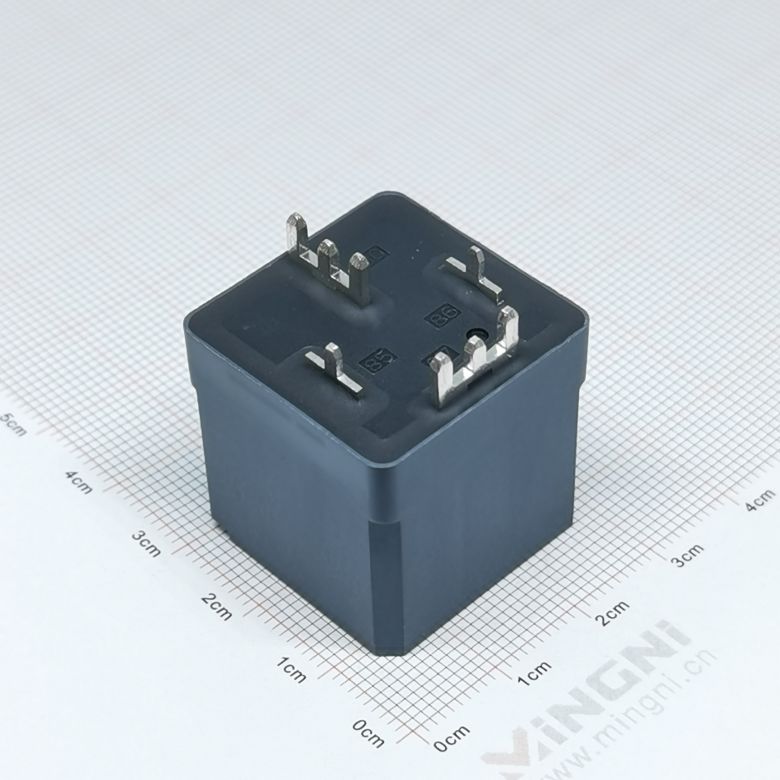

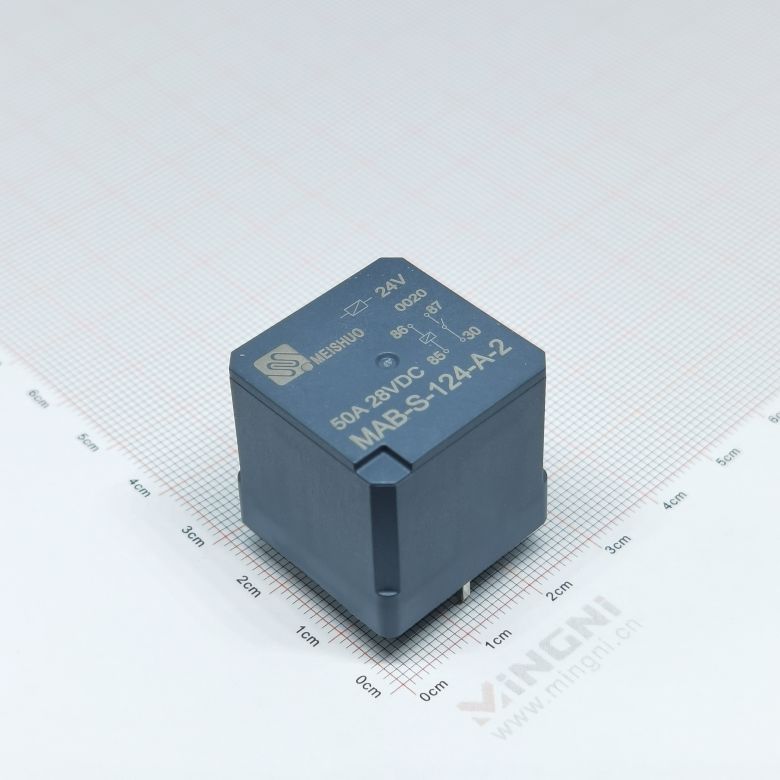

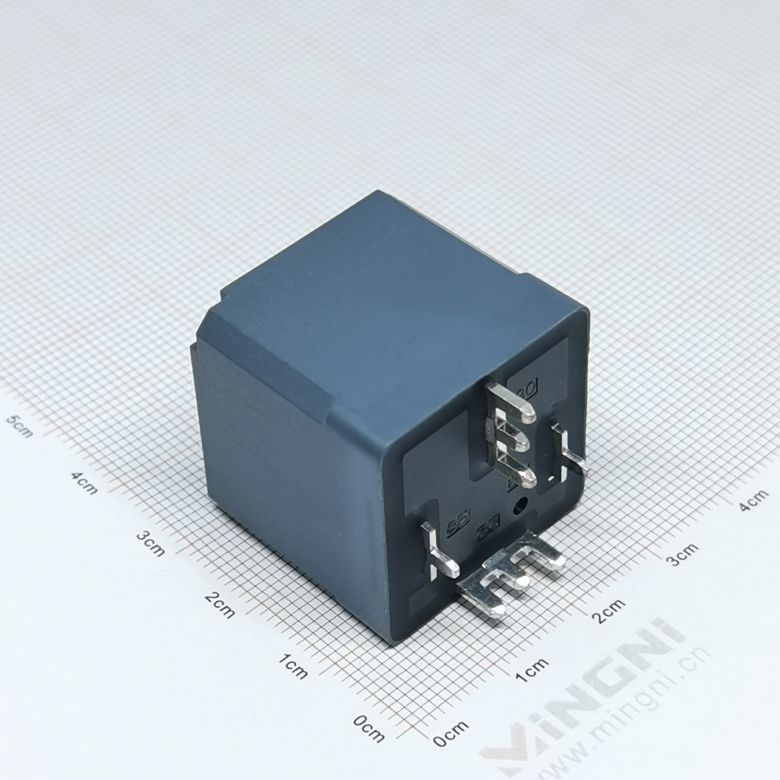

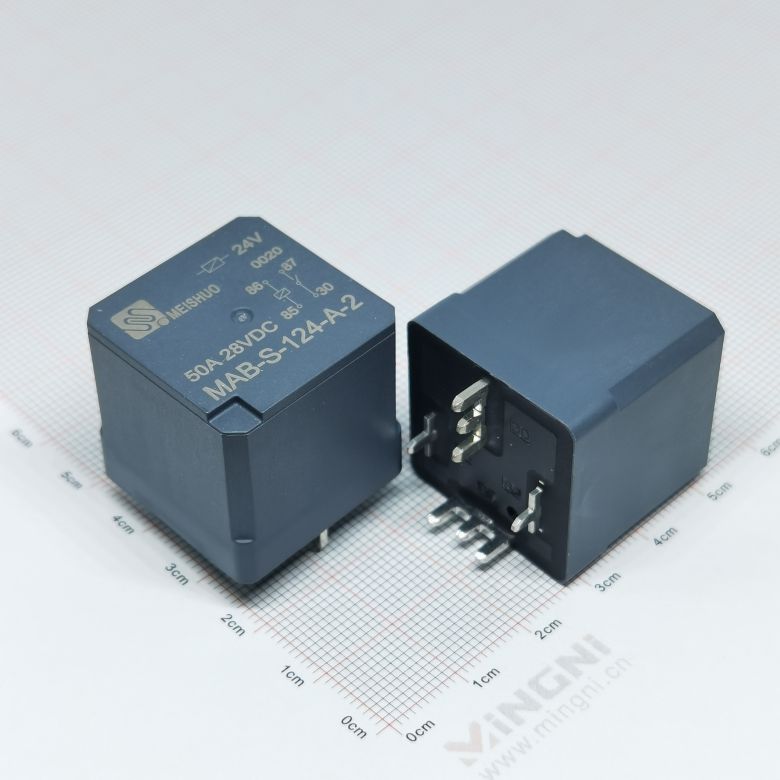

外形尺寸：26×26×25mm
| 觸點參數 | |
| 觸點形式 | 1A |
| 觸點材料 | 銀合金 |
| 接觸壓降 | 典型值 Typ. 20mV，最大值 Max. 300mV(at 10A) |
| 最大連續電流 | 70A(23℃) 50A(125℃) |
| 最大切換電壓 | 28VDC |
| 電氣壽命 | 見附表 1 |
| 機械壽命 | 1×106 次 OPS |
| 性能參數 | |
| 絕緣電阻 | 100MΩ(500VDC) |
| 介質耐壓(線圈與觸點間) | 觸點與線圈間：500VAC 1min |
| 斷開觸點間：500VAC 1min | |
| 動作時間(Max.) | ≤10ms |
| 釋放時間(Max.) | ≤5ms |
| 環境溫度 | -40℃~+125℃ |
| 振動 | 10Hz~500Hz，49m/s2(5G) |
| 沖擊 | 294m/s2(30G) |
| 引出端方式 | 快速接式引出端 QC，印刷電路板引出端 PCB |
| 封裝方式 | 防塵罩型 ，塑封型 |
| 重量 | 約 Approx. : 37g |
附表 1
| 負載電壓 | 負載類型 | 觸點負載電流 | 通斷比 | 電耐久性 | 試驗環境溫度 | ||
| 接通 | 斷開 | ||||||
標準型 14VDC | 阻性 | 接通 | 70 | 2 | 2 | 1×105 | At 23℃ |
| 斷開 | 70 | ||||||
| 感性 | 接通 | 150 | 2 | 4 | 詳見電耐久性 實驗環境溫度曲線 | ||
| 斷開 | 50 | ||||||
| 燈 | 接通 | 200 | 0.5 | 10 | |||
| 斷開 | 40 | ||||||
標準型 28VDC | 阻性 | 接通 | 40 | 2 | 2 | At 23℃ | |
| 斷開 | 40 | ||||||
線圈規格表
<td valign="middle" align="center" style=&quo
額定電壓 | 動作電壓 | 釋放電壓 | 線圈電阻 | 線圈功率 | 并聯電阻 | 等效電阻 | 允許最大線圈電壓 | ||
| 20℃ | 85℃ | ||||||||
| 標準型 | 12 | ≤8.4 | ≥1.2 | 90 | 約 1.6 | - | - | 14 | 12 |
| 12 | ≤8.4 | ≥1.2 | 90 | 約 1.8 | 680 | 79.5 | 14 | 12 | |
| 24 | ≤16.8 | ≥2.4 | 360 | 約 1.6 | - | - | 28 | 24 | |
| 24 | ≤16.8 | ≥2.4 | 360 | 約 1.8 | 2700 | 317.6 | 28 | 24 | |
| 高功耗型 | 12 | ≤8.4 | ≥1.2 | 72 | 約 2.0 | - | - | 14 | |
