| 宏發HFKF系列產品技術參數 | ||||||||||
| 特點 | 25A電機負載超小型轉換型觸點形式單、雙繼電器(8引腳或10引腳)可供選擇H級(180C)線國絕綠等級可提供回流焊型產品(HFKF-T)符合RoHS、ELV指令 | |||||||||
| 性能參數 | ||||||||||
| 觸點形式 | 單繼電器(1Z)、 雙繼電器(2Z)、雙繼電器(BZ) | |||||||||
| 接觸壓降 | 典型值： | 50mV（10A下測量) | ||||||||
| 最大值： | 250mV（10A下測量） | |||||||||
| 最大連續電流 | 35A 2min 12VDC (23'C) | |||||||||
| HFKF:25A 2min 12VDC (85C) | ||||||||||
| HFKF-T:30A 2min 12VDC (85C) | ||||||||||
| HFKF-T:20A 2min 12VDC(125C) | ||||||||||
| 最大切換電流 | 常開端（NO）： | 40A | ||||||||
| 常閉端（NC）： | 20A | |||||||||
| 最大切換電壓 | 16VDC | |||||||||
| 最小負載 | 1A 6VDC | |||||||||
| 電耐久性 | 詳見觸點參數表 | |||||||||
| 機械耐久性 | 1x10'次（300次/分） | |||||||||
| 絕緣電阻 | 100MQ(500VDC) | |||||||||
| 介質耐壓 | 觸點間： | 500VAC | ||||||||
| 線圈與觸點間： | 500VAC | |||||||||
| 動作時間最大值： | 10ms（額定電壓下測量） | |||||||||
| 釋放時間最大值： | 10ms | |||||||||
| 環境溫度 | HFKF:-40'C~85℃ | |||||||||
| HFKF-T:-40°C~125C | ||||||||||
| 振動 | 穩定性 | 10Hz~100Hz 44.1m/s2 | ||||||||
| 強度 | 10Hz ～500Hz 44.1m/s” 2h | |||||||||
| 沖擊 | 穩定性 | 100m/s2（脈沖持續時間：11ms) | ||||||||
| 強度 | 1000m/s2（脈沖持續時間：6ms） | |||||||||
| 引出端形式 | 印制電路板引出端 | |||||||||
| 封裝形式 | 塑封型，防焊劑型 | |||||||||
| 重量 | 單繼電器： | 約3.5g | ||||||||
| 雙繼電器： | 約6.5g | |||||||||
| 觸點參數23'C | ||||||||||
| 觸點負載電壓 | 負載類型 | 觸點負載電流A | 通斷比 | 電耐久性(次) | 觸點材料 | |||||
| 1Z,2Z,BZ | 接通S | 斷開S | ||||||||
| 常開 | 常閉 | |||||||||
| 14VDC | 阻性 | 接通 | 20 | 10 | 1 | 9 | 1×105 | AgSnO2 | ||
| 斷開 | 20 | 10 | ||||||||
| 電機 負載 | 接通(1) | 25 | ----- | 0.5 | 9.5 | 1×105 | AgSnO2 | |||
| 斷開 | 25 | ----- | ||||||||
| 模擬 馬達 自由 運轉 | 接通(1) | 25 | ----- | 0.02 | 9.5 | 2×10° | AgSnO2 | |||
| 暫態 | 15 | ----- | 0.03 | |||||||
| 斷開 | 5 | ----- | 0.45 | |||||||
| 額定電壓 VDC | 動作電壓VDC | 釋放電壓VDC | 線圈電阻x（1±10%)Q | 繼電器功耗W | ||||||
| 23'℃ | 85°℃ | 125'℃ | 23℃ | 85°℃ | 125°℃ | 23'C | 85°℃ | 125'C | 23℃ | |
| 12 | ≤6.5 | ≤8.1 | ≤9.1 | ≥0.8 | ≥1 | ≥1.13 | 160 | 199.7 | 225.3 | 0.9 |
| 12 | ≤7.7 | ≤9.6 | ≤10.9 | ≥0.8 | ≥1 | ≥1.13 | 220 | 274.6 | 309.8 | 0.655 |

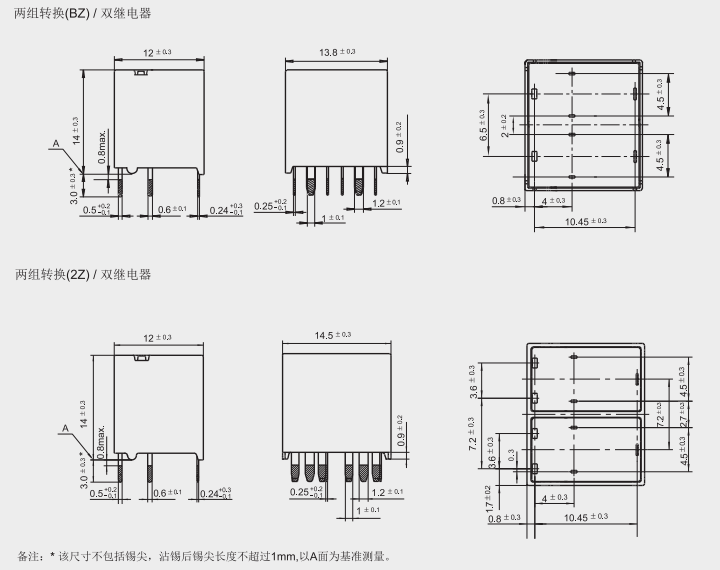

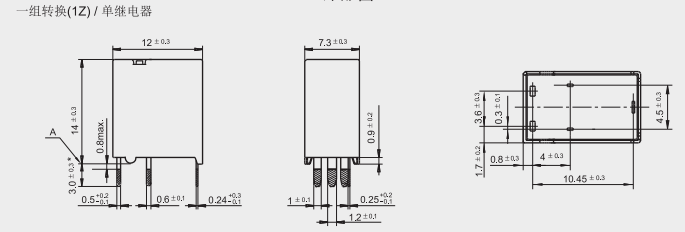

外形尺寸圖

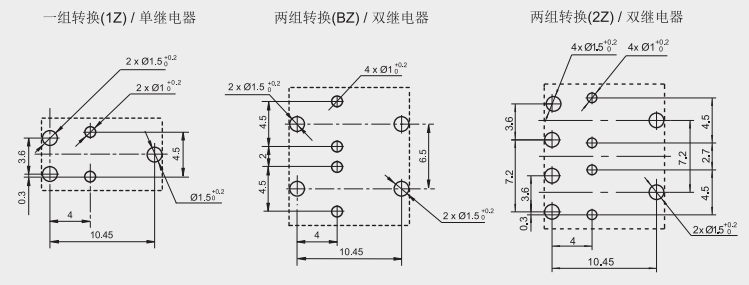

安裝孔尺寸圖

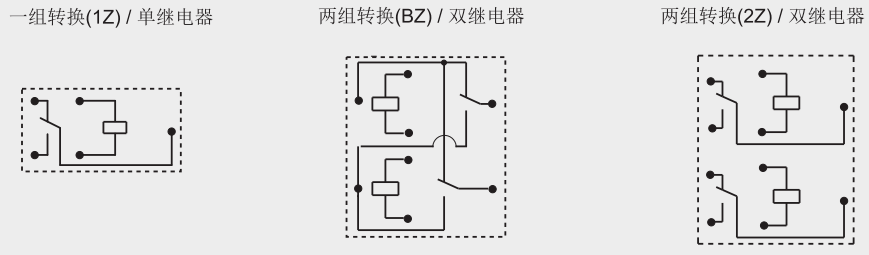

接線圖

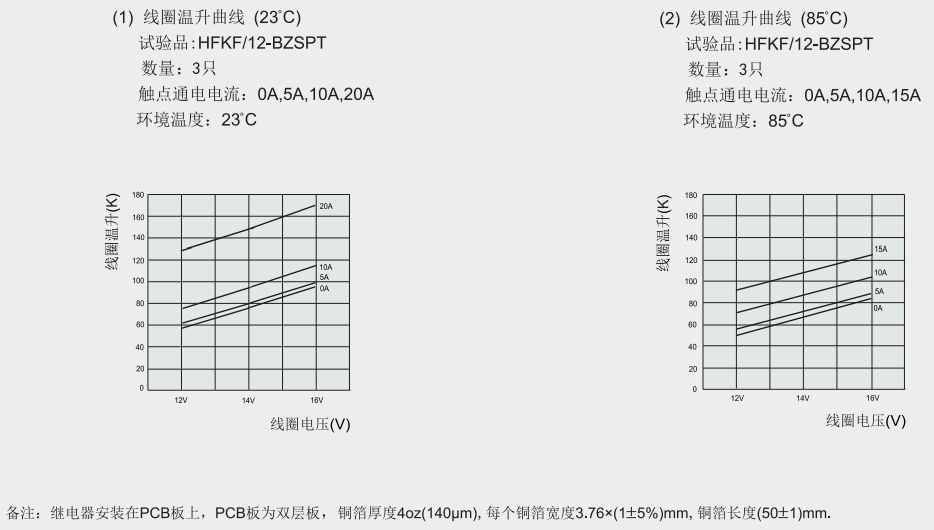

性能曲線圖
