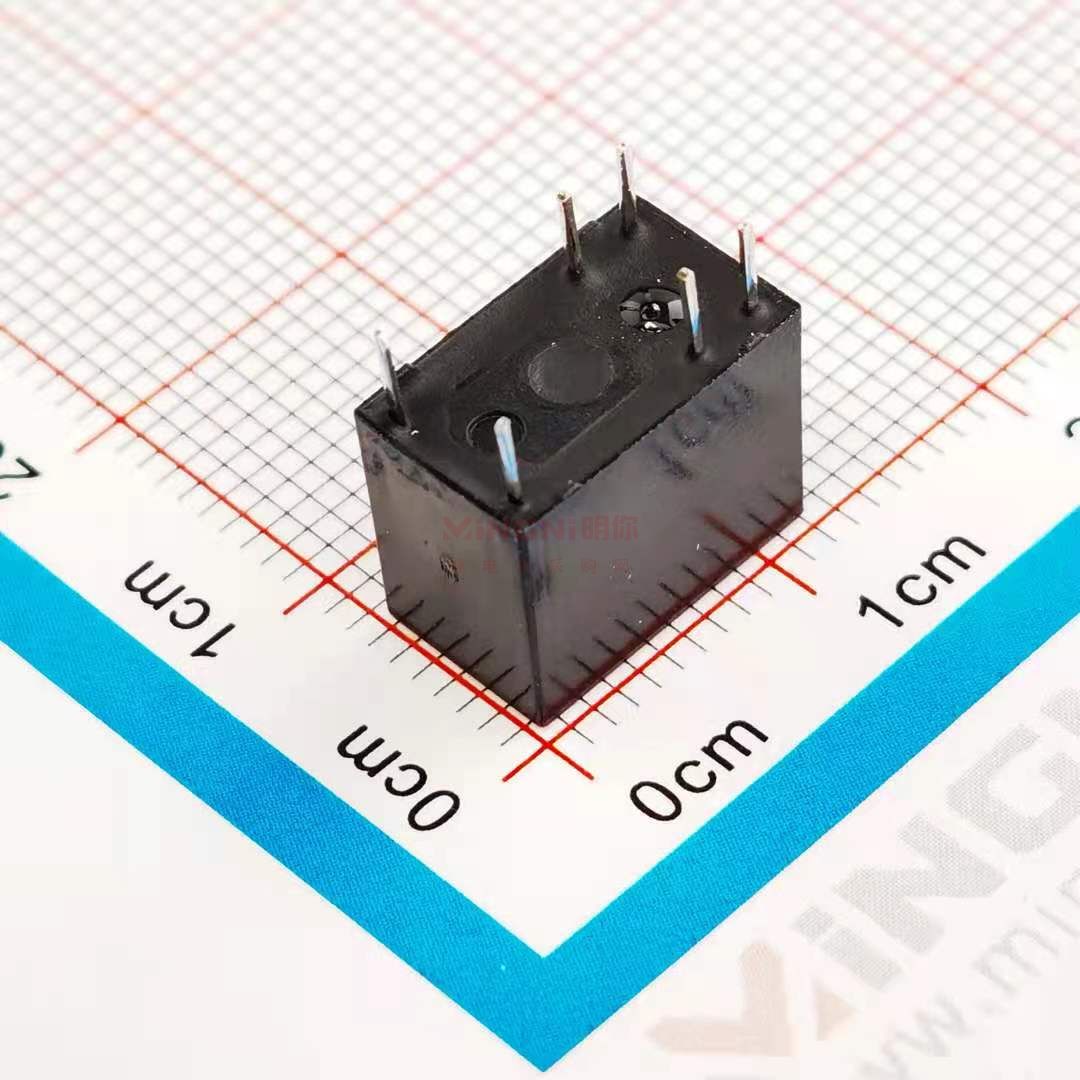

杰盈   杰盈功率繼電器JY23F-S-DC24V-C
3A超小型繼電器、線圈與觸點介質耐壓1kv具有一組轉換觸點形式、外形尺寸：12.3*7.4*10.1mm
價格： 立即咨詢
訂購熱線：13420918881

寧波杰盈電器科技有限公司創立于2008年，專業制造繼電器，以及高精度五金沖壓件、注塑件等。品種規格齊全。是一家集研發、制...

杰盈繼電器JY23F系列產品技術參數
特點3A超小型繼電器、線圈與觸點介質耐壓1kv具有一組轉換觸點形式、外形尺寸：12.3*7.4*10.1mm
典型用途家用電器：空調、熱水器等。辦公室設備：電腦、傳真機等。智能家居產品

Contact Form

觸點形式

C-1Form C

Rating Load (Resistive)

額定負載（阻性）

3A 250VAC/30VDC

Max. Switching Current

最大切換電流

3A

Max Switching Voltage

最大切換電壓

250VAC

Max Switching Power

最大切換功率

750VA/90W
CHARACTERISTICS性能參數

Contact Materials

觸點材料

AgAlloy銀合金

Contact Resistance

接觸電阻

50mQ Max

Operate Time

吸合時間

5ms.Max

Release Time

釋放時間

5ms.Max

Insulation Resistance

絕緣電阻

100MQ Min.(DC500V)

Initial Dielectric Strength

介質耐壓

between open contacts:
觸點與觸點間：		AC500V.50/60Hz 1Min
between contacts and coil:
觸點與線圈間		AC1000V,50/60Hz 1Min

Vibration Resistance

抗振動

Damage limits:  耐久：
10～55Hz Double Amplitude雙振幅1.5mn
Malfunction:
誤動作：		10～55Hz Double Amplitude雙振幅1.5mn
Shock Resistance抗沖擊Damage limits:
耐久：		100G Min
Malfunction:
誤動作：		10G Min
Life壽命

Mechanical Life (10800 per hour)

 機械壽命（每小時10800次）

1×10

Electrical Life (1800 per hour)

電氣壽命（每小時1800次）

1×10°

Ambient Temperature

環境溫度


-40℃~+70℃ （No condensation)    (不冷凝)

Unit Weight

單位重量

約Approx.2.2g
線圈參數（在23℃）
Coil Nominal
Voltage
額定電壓
(VDC)		Nominal
Current
額定電流
±10（mA)		Coil
Resistance
線圈電阻
±10%（Q）		Max.
Continuous
Voltage
最大連續
外加電壓		Pick-Up
Voltage
吸合電壓
(Max)		Drop-Out
Voltage
釋放電壓
(Min)		Rated
“power
額定功率
350.0060Coil Nominal
Voltage
150%
額定電壓的
150%		Coil Nominal
Voltage
75%
額定電壓的
75%		Coil Nominal
Voltage
10%
額定電壓的
10%		0.15 W
5 30.12166
625.00240
916.67540
1212.50960
246.253,840
366.6745Coil Nominal
Voltage
150%
額定電壓的
150%		Coil Nominal
Voltage
75%
額定電壓的
75%		Coil Nominal
Voltage
5%
額定電壓的
5%		0.20 W
540.00125
633.33180
922.22405
1216.67720
248.332,880



名稱 類型 操作
PDF.pdf pdf1 預覽 下載
