| 杰盈繼電器JY23F系列產品技術參數 | ||||||

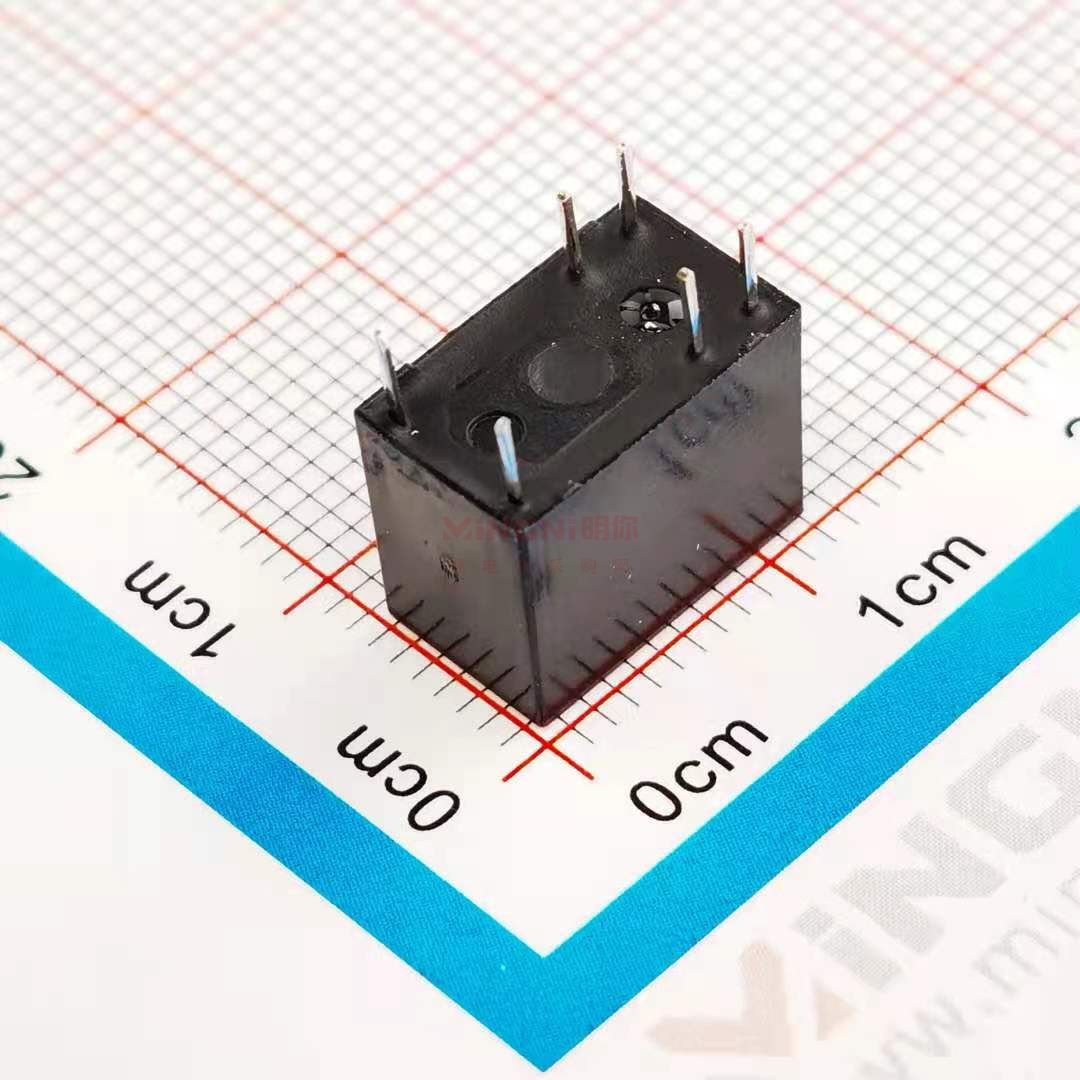

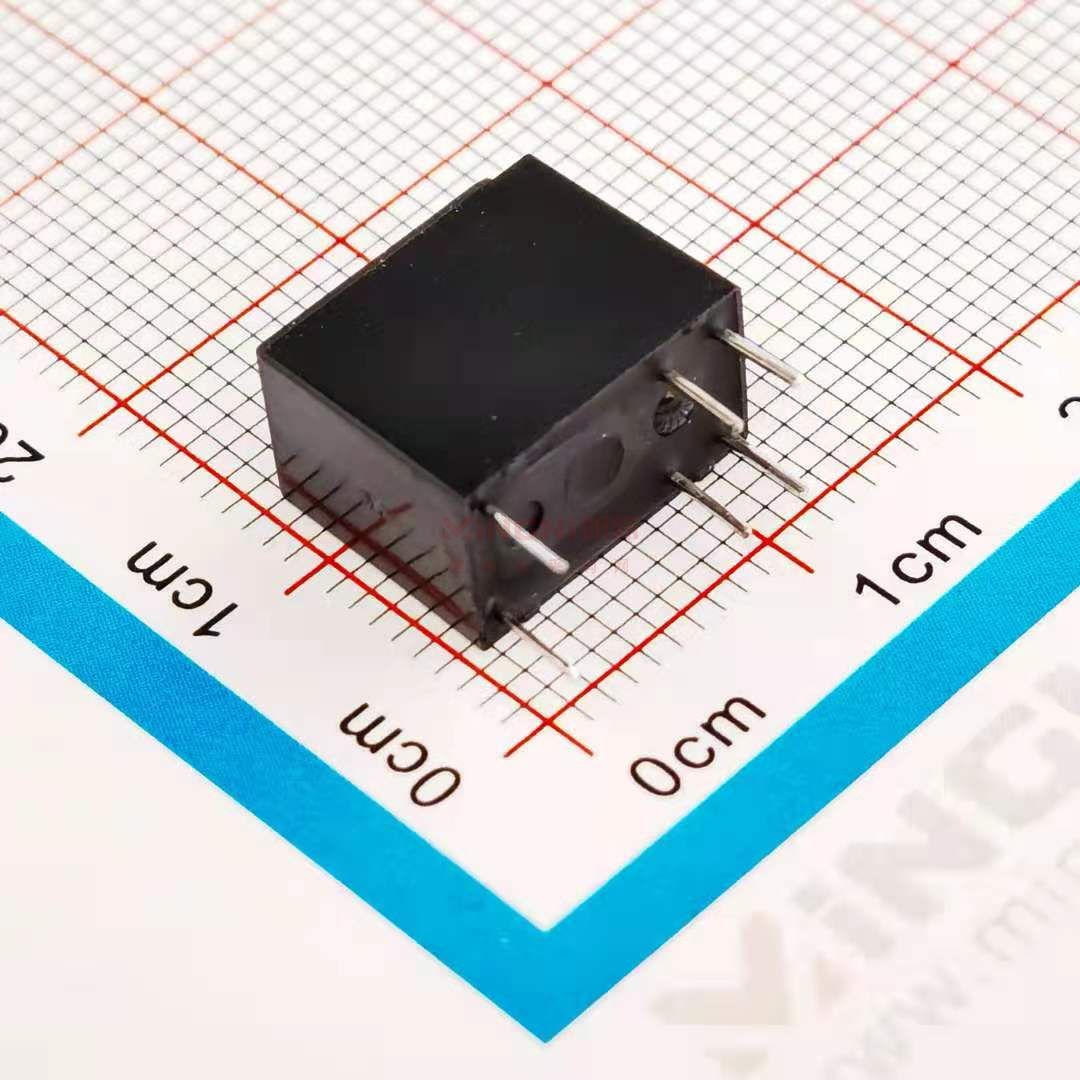

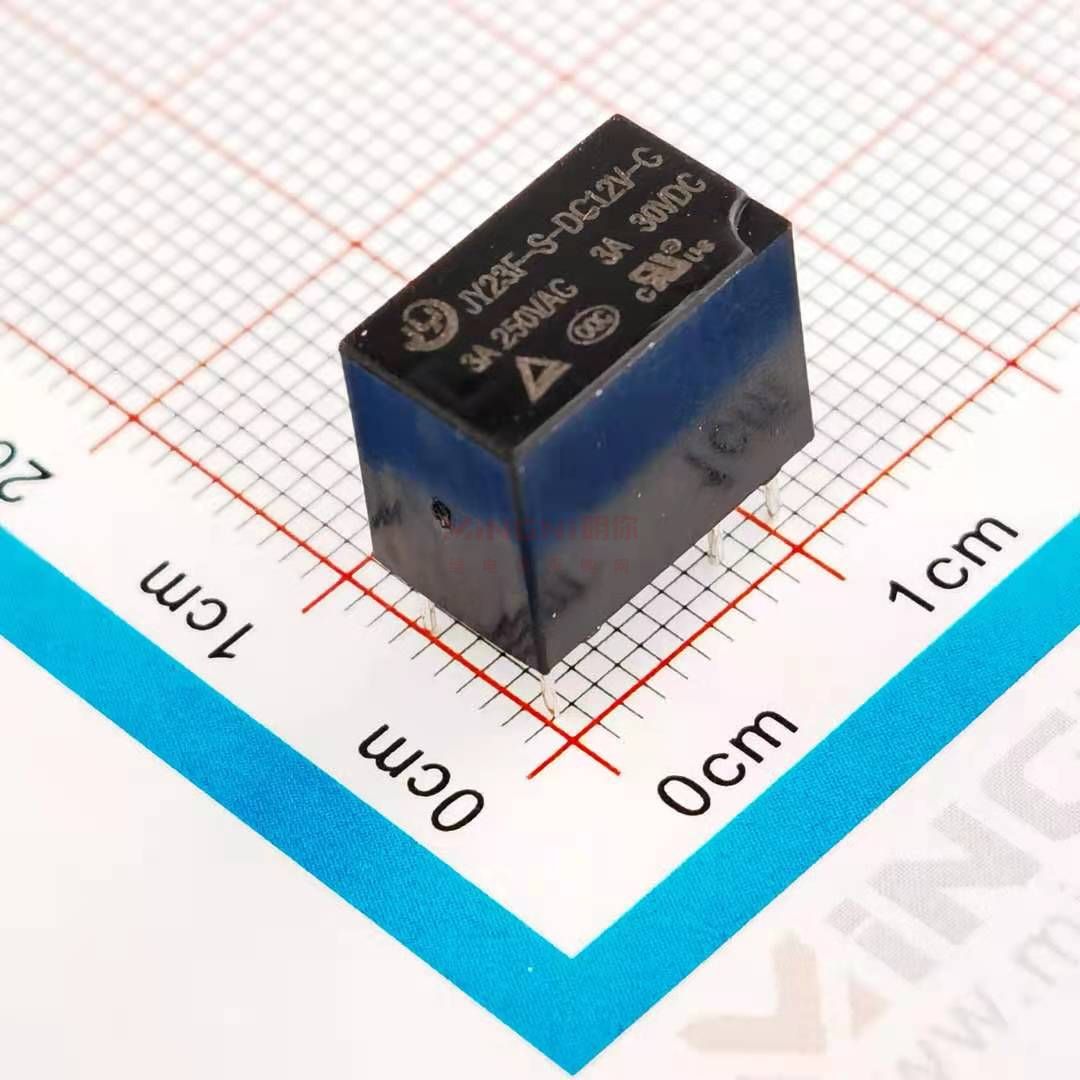

| 特點 | 3A超小型繼電器、線圈與觸點介質耐壓1kv具有一組轉換觸點形式、外形尺寸：12.3*7.4*10.1mm | |||||
| 典型用途 | 家用電器：空調、熱水器等。辦公室設備：電腦、傳真機等。智能家居產品 | |||||
Contact Form 觸點形式 | C-1Form C | |||||
Rating Load (Resistive) 額定負載（阻性） | 3A 250VAC/30VDC | |||||
Max. Switching Current 最大切換電流 | 3A | |||||
Max Switching Voltage 最大切換電壓 | 250VAC | |||||
Max Switching Power 最大切換功率 | 750VA/90W | |||||
| CHARACTERISTICS性能參數 | ||||||
Contact Materials 觸點材料 | AgAlloy銀合金 | |||||
Contact Resistance 接觸電阻 | 50mQ Max | |||||
Operate Time 吸合時間 | 5ms.Max | |||||
Release Time 釋放時間 | 5ms.Max | |||||
Insulation Resistance 絕緣電阻 | 100MQ Min.(DC500V) | |||||
Initial Dielectric Strength 介質耐壓 | between open contacts: 觸點與觸點間： | AC500V.50/60Hz 1Min | ||||
| between contacts and coil: 觸點與線圈間 | AC1000V,50/60Hz 1Min | |||||
Vibration Resistance 抗振動 | Damage limits: 耐久： | 10～55Hz Double Amplitude雙振幅1.5mn | ||||
| Malfunction: 誤動作： | 10～55Hz Double Amplitude雙振幅1.5mn | |||||
| Shock Resistance抗沖擊 | Damage limits: 耐久： | 100G Min | ||||
| Malfunction: 誤動作： | 10G Min | |||||
| Life壽命 | Mechanical Life (10800 per hour) 機械壽命（每小時10800次） | 1×10 | ||||
Electrical Life (1800 per hour) 電氣壽命（每小時1800次） | 1×10° | |||||
Ambient Temperature 環境溫度 | -40℃~+70℃ （No condensation) (不冷凝) | |||||
Unit Weight 單位重量 | 約Approx.2.2g | |||||
| 線圈參數 | （在23℃） | |||||
| Coil Nominal Voltage 額定電壓 (VDC) | Nominal Current 額定電流 ±10（mA) | Coil Resistance 線圈電阻 ±10%（Q） | Max. Continuous Voltage 最大連續 外加電壓 | Pick-Up Voltage 吸合電壓 (Max) | Drop-Out Voltage 釋放電壓 (Min) | Rated “power 額定功率 |
| 3 | 50.00 | 60 | Coil Nominal Voltage 150% 額定電壓的 150% | Coil Nominal Voltage 75% 額定電壓的 75% | Coil Nominal Voltage 10% 額定電壓的 10% | 0.15 W |
| 5 | 30.12 | 166 | ||||
| 6 | 25.00 | 240 | ||||
| 9 | 16.67 | 540 | ||||
| 12 | 12.50 | 960 | ||||
| 24 | 6.25 | 3,840 | ||||
| 3 | 66.67 | 45 | Coil Nominal Voltage 150% 額定電壓的 150% | Coil Nominal Voltage 75% 額定電壓的 75% | Coil Nominal Voltage 5% 額定電壓的 5% | 0.20 W |
| 5 | 40.00 | 125 | ||||
| 6 | 33.33 | 180 | ||||
| 9 | 22.22 | 405 | ||||
| 12 | 16.67 | 720 | ||||
| 24 | 8.33 | 2,880 | ||||
