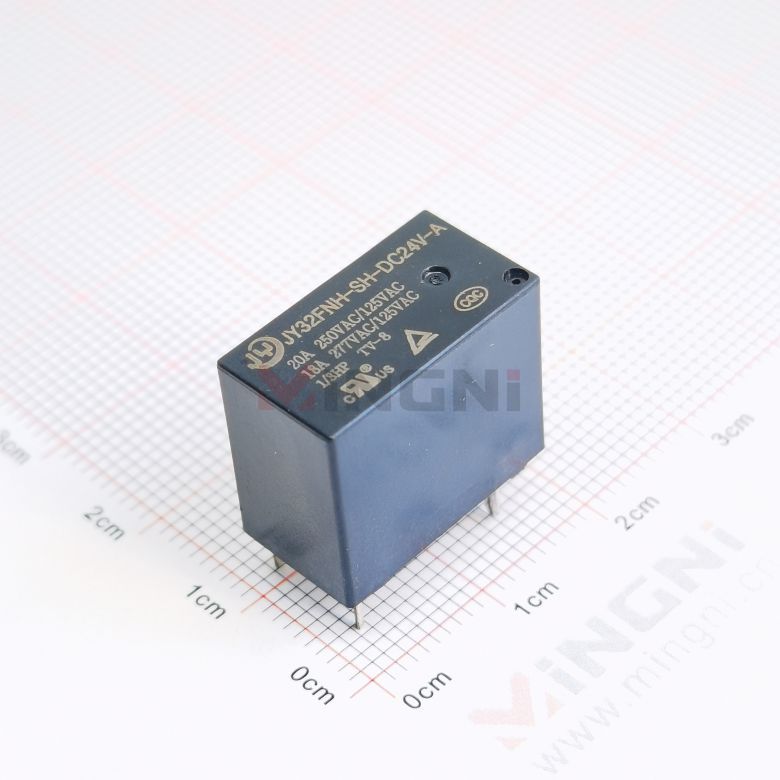

杰盈繼電器JY32FNH-SH-DC24V-A(20A)
| 亮點 | 超小型繼電器、尺寸：18.2X10.2X15.5(MM)/20A觸點切換能力、 觸點形式：一組常開、接點線圈達到加強絕緣 | ||||
| 典型用途 | 家用設備、辦公設備、音響、智能家居、智能插座 | ||||
| 觸點參數 | |||||
| 觸點形式 | A-1組常開 | ||||
| 觸點材料 | Ag Alloy | ||||
| 接點負載 | 10A 250VAC 18A 277VAC 20A 250VAC | ||||
| 接觸電阻 | Max. 100mQ(6VDC 1A) | ||||
| 負載Load | 最大切換電壓 | 277VAC/30VDC | |||
| 最大切換電流 | 20A | ||||
| 最大切換功率 | 5540VA/600W | ||||
| 最小切換電壓電流 | 5VDC, 100mA | ||||
| 壽命Life | 電器壽命 | 100,000次 | |||
| 機械壽命 | 10,000,00次 | ||||
| 性能參數 | |||||
| 觸點材料 | AgAlloy銀合金 | ||||
| 接觸電阻 | 100mQ Max | ||||
| 吸合時間 | 10ms. Max | ||||
| 釋放時間 | 10ms.Max | ||||
| 絕緣電阻 | 100MQ Min.(DC500V) | ||||
| 介質耐壓 | 觸點與觸點間： | AC1,000V, 50/60Hz 1Min | |||
| 觸點與線圈間： | AC4,000V,50/60Hz 1Min | ||||
| 抗振動 | 耐 久: | 10~55Hz Double Amplitude雙振幅1.5mm | |||
| 誤動作： | 10~55Hz Double Amplitude雙振幅1.5mm | ||||
| 抗沖擊 | 耐 久： | 100G Min | |||
| 誤動作： | 10G Min | ||||
| 壽命 | 機械壽命（每小時10800次） | 1×107 | |||
| 電氣壽命（每小時600次） | 1×105 | ||||
| 環境溫度 | -40C~+85C(不凝結) | ||||
| 單位重量 | 約Approx.6.0g | ||||
| 23℃線圈規格表 環境溫度：23℃ | |||||
| Model型號規格 | 線圈額定電壓VDC | 線圈電阻Q(1±10%) | 吸合電壓VDC | 釋放電壓VDC | 額定線圈功率mW |
| JY32FN-S-DC3V-A | 3 | 20.0 | 2.25 | 0.15 | 450 |
| JY32FN-S-DC5V-A | 5 | 55.6 | 3.75 | 0.25 | |
| JY32FN-S-DC6V-A | 6 | 80 | 4.5 | 0.30 | |
| JY32FN-S-DC9V-A | 9 | 180 | 6.75 | 0.45 | |
| JY32FN-S-DC12V-A | 12 | 320 | 9.0 | 0.60 | |
| JY32FN-S-DC18V-A | 18 | 720 | 12.6 | 0.90 | |
| JY32FN-S-DC24V-A | 24 | 1280 | 18.0 | 1.20 | |
| JY32FN-S-DC48V-A | 48 | 5120 | 36.0 | 2.40 | |
| JY32FNH-S-DC3V-A | 3 | 45 | 2.25 | 0.15 | 200 |
| JY32FNH-S-DC5V-A | 5 | 125 | 3.75 | 0.25 | |
| JY32FNH-S-DC6V-A | 6 | 180 | 4.5 | 0.30 | |
| JY32FNH-S-DC9V-A | 9 | 405 | 6.75 | 0.45 | |
| JY32FNH-S-DC12V-A | 12 | 720 | 9.0 | 0.60 | |
| JY32FNH-S-DC18V-A | 18 | 1620 | 12.6 | 0.90 | |
| JY32FNH-S-DC24V-A | 24 | 2880 | 18.0 | 1.20 | |
| JY32FNH-S-DC48V-A | 48 | 11520 | 36.0 | 2.40 | |
| 安規認證 | |||||
| 認證類別 | CQC | TUV | UL/C UL | ||
| 認證負載 | 10A 250VAC18A 277VAC20A250VAC | 10A 250VAC18A 277V AC20A250VAC | 10A 250VAC18A 277V AC20A 250VAC | ||
外形尺寸
性能曲線圖
