寧波杰盈電器科技有限公司創立于2008年，專業制造繼電器，以及高精度五金沖壓件、注塑件等。品種規格齊全。是一家集研發、制...
| 特點 | 高達15A接點切換能力、具有一組常開、一組轉換觸點形式、 配有多種插座可提供、外形尺寸（19.0X15.4X15.5）mm | ||||
| 典型用途 | 家用電器：空調、電熱器等 | ||||
| 辦公室設備：電腦、傳真機等 | |||||
| 智能家產品 | |||||
| 觸點參數 | |||||
| 觸點形式 | A-1組常開B-1組常閉C-1組轉換 | ||||
| 額定負載（阻性） | A型：10A250VAC15A 125VACC型：NC:AA | ||||
| 最大切換電流 | 15A | ||||
| 最大切換電壓 | 277VAC/28VDC | ||||
| 最大切換功率 | 2770VA/280W | ||||
| 性能參數 | |||||
| 觸點材料 | AgAlloy銀合金 | ||||
| 接觸電阻 | 100m Max | ||||
| 吸合時間 | 10ms.Max | ||||
| 釋放時間 | 5ms. Max | ||||
| 絕緣電阻 | 100MQ Min.(DC500V) | ||||
| 介質耐壓 | 觸點與觸點間： | AC 750V,50/60Hz 1Min | |||
| 觸點與線圈間： | AC1.500V.50/60Hz 1Min | ||||
| 抗振動 | 耐 久: | 10~55Hz雙振幅1.5mm | |||
| 誤動作： | 10~55Hz雙振幅1.5mm | ||||
| 抗沖擊 | 耐 久： | 100GMin | |||
| 誤動作： | 10G Min | ||||
| 壽 命 | 機械壽命（每小時10800次） | 1×107 | |||
| 電氣壽命（每小時1800次） | 1×105 | ||||
| 環境溫度 | -40C~+105C(不冷凝) | ||||
| 單位重量 | 約Approx.10.0g | ||||
| 線圈參數（在23℃） | |||||
| 額定電流 ±10%(mA) | 線圈電阻 ±10%() | 最大連續 外加電壓 | 吸合電壓(Max) | 釋放電壓(Min) | 額定功率 |
| 120.00 | 25 | 額定電壓的130% | 額定電壓的75% | 額定電壓 的10% | 約0.36W |
| 71.42 | 70 | ||||
| 60.00 | 100 | ||||
| 40.00 | 225 | ||||
| 30.00 | 400 | ||||
| 24.00 | 625 | ||||
| 20.00 | 900 | ||||
| 15.00 | 1.600 | ||||
| 7.50 | 6.400 | ||||
| 120.00 | 25 | ||||
| 71.42 | 70 | 額定電壓的130% | 額定電壓的75% | 額定電壓 的10% | 約0.45W |
| 60.00 | 100 | ||||
| 40.00 | 225 | ||||
| 30.00 | 400 | ||||
| 24.00 | 625 | ||||
| 20.00 | 900 | ||||
| 15.00 | 1.600 | ||||
| 7.50 | 6,400 | ||||
| 安規認證 | |||||
| 認證類別 | CQC | TUV | UL/C UL | ||
| 認證負載 | 10A 250VAC | 10A 250VAC | 15A125VAC | ||

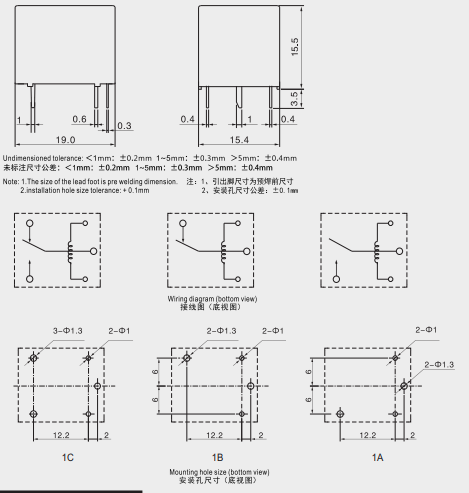

外形尺寸

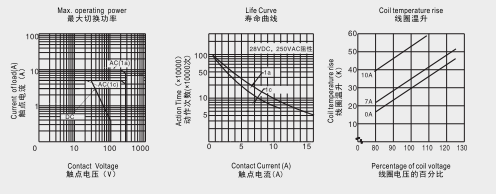

性能曲線圖
