杰盈信號繼電器系列JY4100F-S-DC12V-C
| 杰盈信號繼電器系列——JY4100F（技術參數） | ||||||
| 典型用途 | 自動控制、通訊設備。調制解調器、電腦周邊設備等 | |||||
| 特點 | 杰盈超小型信號繼電器JY4100F在通訊技術中廣泛采用，被稱為信號繼電器，信號繼電器的動作的可靠性直接影響到信號系統的可靠性和安全性。而這款產品亮點：最大可達3A超小型繼電器、密集型結構、標準型及高感度型完全符合信號系統的可靠性和安全性。 | |||||
| 觸點形式 | C-1組轉換 | |||||
| 額定負載 （阻性） | 1A 50VAC/30VDC | 3A 250VAC/30VDC | 5A 125VAC/30VDC | |||
| 最大切換 電流 | 1A | 3A | 5A | |||
| 最大切換 電壓 | 250VAC | 250VAC | 125VAC | |||
| 最大切換 功率 | 250VA/30W | 750VA/90W | 625VA/150W | |||
| 觸點參數 | ||||||
| 觸點材料 | AgAlloy銀合金 | |||||
| 接觸電阻 | 50mQ Max | |||||
| 吸合時間 | 5ms. Max | |||||
| 釋放時間 | 5ms. Max | |||||
| 絕緣電阻 | 100MQ Min.(DC500V) | |||||
| 介質耐壓 | 觸點與觸點間： | AC750V,50/60Hz 1Min | ||||
| 觸點與線圈間： | AC1000V,50/60Hz 1Min | |||||
| 抗振動 | 耐 久： | 10~55Hz 雙振幅1.5mm | ||||
| 誤動作： | 10~55Hz 雙振幅1.5mm | |||||
| 抗沖擊 | 耐 久: | 100G Min | ||||
| 誤動作： | 10G Min | |||||
| 壽命 | 機械壽命（每小時10800次） | 1×107 | ||||
| 電氣壽命（每小時1800次） | 1×105 | |||||
| 環境溫度 | -25℃~+70℃ | |||||
| 單位重量 | 約Approx.4.0g | |||||
| 線圈參數1（在23℃） | ||||||
| 額定電壓 (VDC) | 額定電流 ±10%(mA) | 線圈電阻 ±10%(Q) | 最大連續 外加電壓 | 吸合電壓 (Max) | 釋放電壓 (Min) | 額定功率 |
| 3 | 122.00 | 25 | 額定電壓 的130% | 額定電壓 的75% | 額定電壓 的10% | 約0.36W |
| 5 | 71.43 | 70 | ||||
| 6 | 60.00 | 100 | ||||
| 9 | 40.00 | 223 | ||||
| 12 | 30.00 | 400 | ||||
| 24 | 15.00 | 1,600 | ||||
| 線圈參數2 | ||||||
| 額定電壓 (VDC) | 額定電流 ±10(mA) | 線圈電阻 ±10%(Ω) | 最大連續 外加電壓 | 吸合電壓 (Max) | 釋放電壓 (Min) | 額定功率 |
| 3 | 66.67 | 45 | 額定電壓 的130% | 額定電壓 的75% | 額定電壓 的10% | 約0.20W |
| 5 | 40.00 | 125 | ||||
| 6 | 33.33 | 180 | ||||
| 9 | 22.22 | 405 | ||||
| 12 | 16.67 | 720 | ||||
| 24 | 8.33 | 2,880 | ||||
| 3 | 150.00 | 20 | 約0.45W | |||
| 5 | 90.00 | 55 | ||||
| 6 | 75.00 | 80 | ||||
| 9 | 50.00 | 180 | ||||
| 12 | 37.50 | 320 | ||||
| 24 | 18.75 | 1,280 | ||||
| 安規認證 | ||||||
| 認證類別 | CQC | UL/CUL | ||||
| 認證負載 | 3A 250VAC | 3A 250VAC/30VDC | ||||

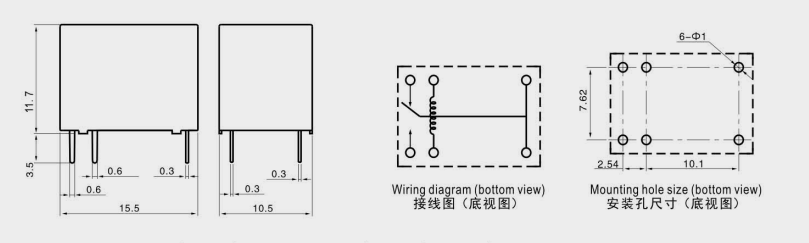

外觀尺寸及安裝孔尺寸

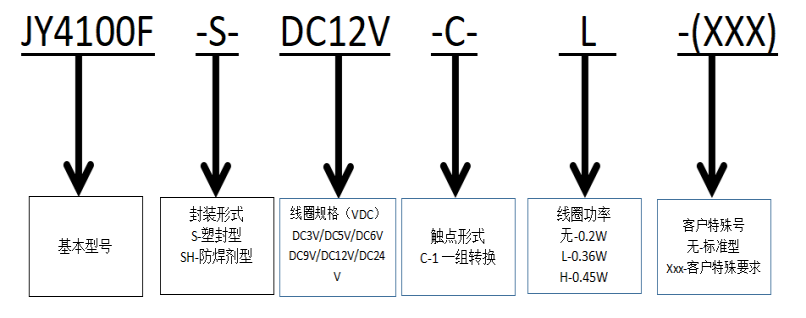

訂貨標記

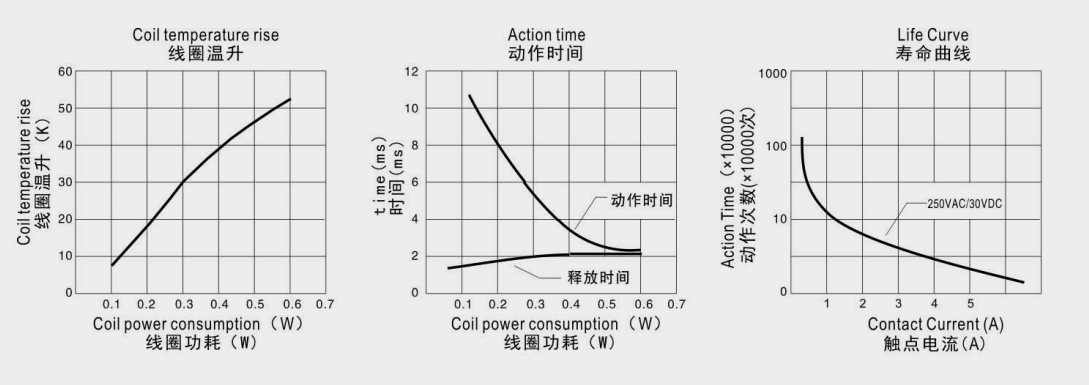

性能曲線圖
