【延時電器】延時繼電器工作原理 斷電延時繼電器原理
發布時間：2023-12-23 來源：淘繼電器網 瀏覽量：384
【[延時電器】延時繼電器工作原理 斷電延時電器原理

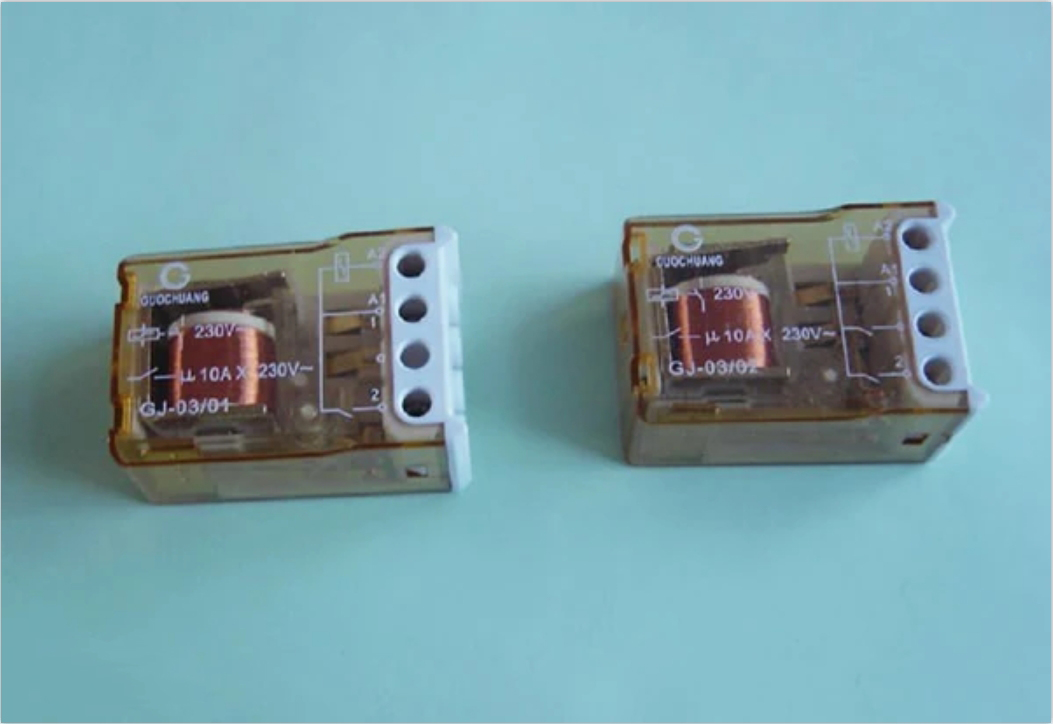

延時繼電器工作原理
斷電延時
1.簡介:斷電延時繼電器用于交流操作的繼電保護和自動化，作為交流(直流)通電后瞬時動作斷電后延時返回的時間元
件
2.技術要求:
1)、延時范圍: 0.02-5.00S，級差0.01S; 0-999S，級差1S;
2)、動作值: 動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓80%;
3)、觸點容量:在電壓不超過250V，電流不超過1A，時間常數為5MS+0.75MS直流有感負荷電路中，觸點斷開容量不小于50W;在電壓不超過250V，電流不超過5A，功率因數為COS=0.4+0.1的交流電路中，斷開容量不小于500VA，觸點在上述規定的負荷條件下能可靠動作及返回不少于50000次。觸點長期允許接通電流不小于5A.
4)、功率消耗: 額定值下不大于5W/7VA.
絕緣性能:同一付開點間耐壓不小于1KV/50Hz為時1分鐘的工頻耐壓。不同組觸點間，不同回路間不小于5)2KV/50Hz為時1分鐘的工頻耐壓。用1KV搖表測試任意端子對外殼，其絕緣電阻不小于100M。
通電延時
1.簡介:通電延時時間繼電器用于電力系統二次回路繼電保護及自動控制回路中，作為延時裝置，使被控元件得到所需延時，延時范圍:0.02-9.99、0.02-99.99S、0.02S-999H;本繼電器為導軌式集成電路靜態型繼電器，精度高、功耗小、動作時間準確、整定直觀方便、范圍寬，完全可替代電磁型時間繼電器、體積較大成套開關柜所使用的時間繼電器
2.技術要求:
1)、延時準確度
延時整定值的平均誤差;在基準條件下，繼電器延時整定值平均誤差絕對值不大于整定值的0.1% +3ms;平均誤差A)、=(5次測量平均值-整定值)整定值*100%
B)、延時一致性: 在基準條件下，繼電器延時一致性不大于整定值的 (3-10ms)
在-10~50°C的溫度下，任一延時整定值的平均誤差(包含一致性)的絕對值不大于整定值的0.1%+5msC)、2)、工作電壓: 動作電壓不大于額定電壓的70%時，繼電器應可靠工作
3)繼電器的返回時間切斷電器電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms。
4)繼電器的返回電壓降低繼電器電壓不小于額定電壓的10%時，繼電器觸點應可靠返回，
5)功率消耗不大于2.5w (4.5VA) 延時中間
斷電延時繼電器原理
1.簡介:延時中間繼電器用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容帥可根據需要自由調節通電延時或斷電延時的時間。
2.技術參數:
1)、環境基準條件: 環境溫度: 20+2C;相對濕度: 45%~75%;大氣壓力: 86 ~ 106Kpa2)、正常使用條件:環境溫度: -10° ~ +50;環境相對濕度:不大于90%，大氣壓力: 86 110Kpa;儲存和運輸過程中極限溫度:-25°C ~+70;使用地點的海拔高度:不大于2500 米，使用環境的周圍質無爆炸危險，不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許極限值以下。
3)、最大功耗: 額定電壓380VAC 下不大于7VA;額定電壓220VAC 下不大于4VA。
4)、特性參數: 動作范圍: 0.04~ 1S 級差: 0.01S 誤差不大于3ms ;0.1~ 10S 級差: 0.1S 誤差不大于3ms; 電源電壓: 220VAC、380VAC、110VDC、220VDC
5)、供電電源允許波動范圍: 0.8~1.15 倍額定電壓
6).觸點最大容量:切斷負載能力: 直流250V 以下，=5ms，感性負載50W，阻性負載150W;交流250V 以下，負載1200VA;允許長期接通電流: 5A
7)絕緣電阻: 用1000V 搖表測量各引出端子對端子導軌之間的絕緣電阻不小于10MQ。
穿
8)絕緣耐壓:各引出端子對端子導軌能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，歷時一分鐘無擊
電氣壽命:觸點在額定負荷下為一萬次9)、
10)、機械壽命: 觸點在空載狀態下為三百萬次
